Trục Vít Có Bu Lông Đầu Bịt BNK
Trục Vít Có Bu Lông Đầu Bịt BNK
Trục Vít Có Bu Lông Đầu Bịt BNK
Tình trạng :  Còn hàng
Mã hàng: 3150
Giá bán: Liên hệ

Thương Hiệu: THK

Model: BNK1404 1408 1510 1520 1616 2010 2020 2520

Xuất Xứ: China

Bảo Hành: 6 Tháng



Thành tiền:
Liên hệ
SẢN PHẨM TƯƠNG TỰ
Trục Vít Bi C-TBSB/SE 2005 2010 2020
Trục Vít Bi C-TBSB/SE 2005 2010 2020
Trục Vít Bi C-TBSB/SE 3205 3210 3232
Trục Vít Bi C-TBSB/SE 3205 3210 3232
Đai Ốc Trục Vít BSBR/BSBRK
Đai Ốc Trục Vít BSBR/BSBRK
Đai Ốc Trục Vít BSSR BSSRK BSSE
Đai Ốc Trục Vít BSSR BSSRK BSSE
Đai Ốc Vít Me Bi Lăn Nhỏ BSSC/BSSCK
Đai Ốc Vít Me Bi Lăn Nhỏ BSSC/BSSCK
Trục Vít Bi Tiêu Chuẩn Loại PSS
Trục Vít Bi Tiêu Chuẩn Loại PSS
Trục Vít Bu Lông Bi Cán C-BSSCA/CAK; C-BSSTA/TAK
Trục Vít Bu Lông Bi Cán C-BSSCA/CAK; C-BSSTA/TAK
Trục Vít Bu Lông Bóng Cán MY
Trục Vít Bu Lông Bóng Cán MY
Trục Vít Bi Lăn BTK-V
Trục Vít Bi Lăn BTK-V
Trục Vít Bu Lông Bóng Cán MV
Trục Vít Bu Lông Bóng Cán MV
Trục Vít Bi Chính Xác BIF
Trục Vít Bi Chính Xác BIF

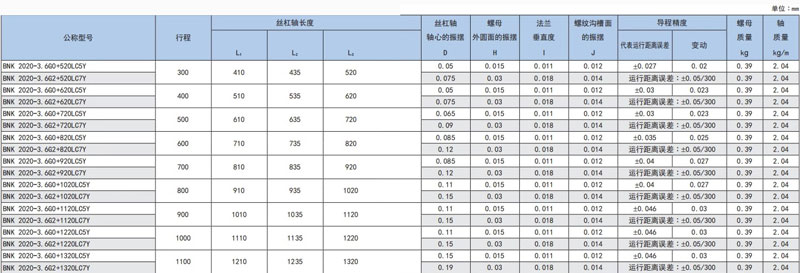

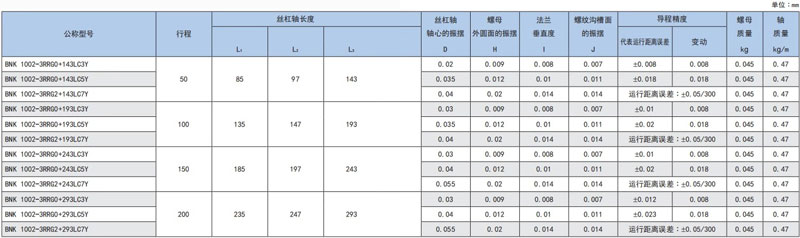

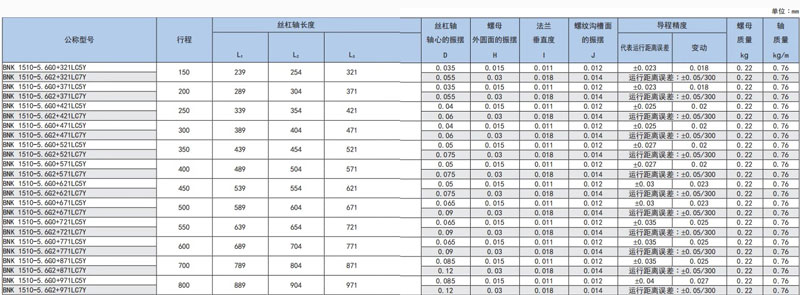

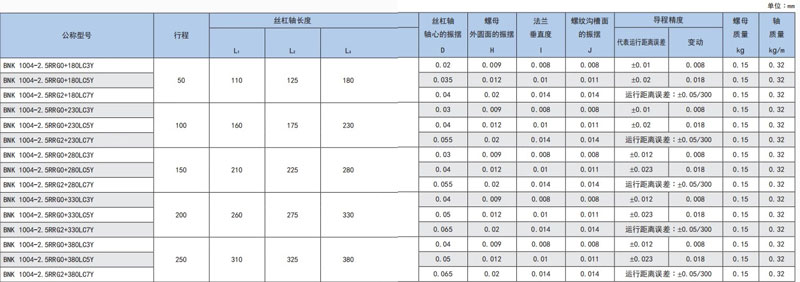

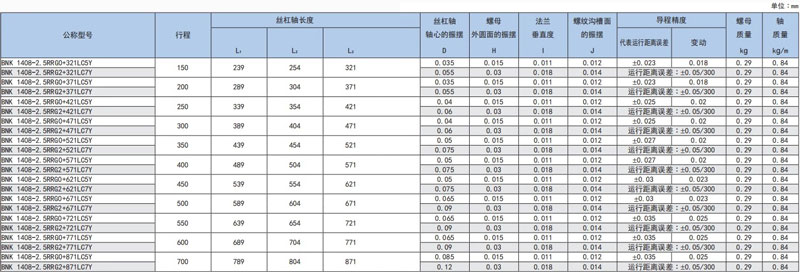

Bảng Thông Số Kỹ Thuật Trục Vít Có Bu Lông Đầu Bịt BNK1404 1408 1510 1520 1616 2010 2020 2520

Trục Vít Bi Có Bu Lông Đầu Bịt BNK (Precision Ball Screw with Finished Shaft Ends, Model BNK) là một dòng trục vít bi chính xác được thiết kế sẵn và tiêu chuẩn hóa cao, thường được sản xuất bởi các hãng hàng đầu như THK (ví dụ: BNK1510, BNK2020) để đáp ứng yêu cầu về tính nhỏ gọn, độ chính xác cao và tính tiện dụng trong lắp ráp.

Đặc điểm nổi bật nhất của dòng BNK là đầu trục đã được gia công hoàn chỉnh và tiêu chuẩn hóa (Finished Shaft Ends), giúp người dùng tiết kiệm đáng kể thời gian và chi phí thiết kế, gia công.



1. Công nghệ chế tạo và Độ chính xác



  • Trục vít: Được chế tạo bằng phương pháp mài chính xác (Precision Ground), đảm bảo chất lượng bề mặt và độ chính xác rãnh ren cao.

  • Độ Chính xác (Accuracy Grade): Thường đạt cấp chính xác cao C5 hoặc C3 (cấp chính xác cho định vị), phù hợp với các ứng dụng yêu cầu độ chính xác định vị tuyệt đối.



2. Đặc điểm kỹ thuật "Bu Lông Đầu Bịt" (Finished Shaft Ends)



Đây là tính năng cốt lõi của dòng BNK:

  • Tiêu chuẩn hóa Đầu Trục: Hai đầu trục vít (đầu cố định và đầu đỡ) đã được gia công sẵn theo các kích thước tiêu chuẩn và hình dạng cụ thể (ví dụ: mặt ren, rãnh then, lỗ tâm) để phù hợp hoàn hảo với Gối Đỡ Trục (Support Unit) tương ứng (như BK/BF, EK/EF, FK/FF).

  • Lắp đặt Đơn giản: Người dùng không cần phải tạo bản vẽ hay tự gia công đầu trục, chỉ cần lắp đặt trực tiếp trục vít BNK vào gối đỡ tiêu chuẩn và ghép nối với động cơ. Điều này rút ngắn thời gian lắp ráp và loại bỏ rủi ro sai sót do gia công thủ công.

  • Cấu trúc Gọn nhẹ: Trục vít và đai ốc BNK được thiết kế nhỏ gọn để tối ưu hóa không gian lắp đặt trong các máy tự động hóa (FA - Factory Automation) và máy công cụ.



3. Cấu tạo Đai ốc (Nut)



  • Thiết kế Đai ốc: Thường là đai ốc đơn (Single Nut), có mặt bích hình vuông (Square Flange) hoặc hình tròn (tùy mẫu), được thiết kế để lắp đặt trực tiếp vào giá đỡ đai ốc (Nut Bracket).

  • Tải trước (Preload):

    • Dòng BNK thường có các tùy chọn có tải trước (Preload) hoặc không tải trước (No Preload).

    • Tải trước giúp loại bỏ khe hở dọc trục (Zero Axial Clearance), mang lại độ cứng và độ chính xác lặp lại cao, lý tưởng cho các ứng dụng định vị.

  • Cơ chế Hồi Bi: Sử dụng cơ chế hồi bi Deflector Type (loại bộ làm lệch hướng) hoặc End-cap Type (loại nắp cuối) tùy theo model, giúp giảm tiếng ồn và duy trì hiệu suất cao.

  • Chắn bụi (Contamination Protection): Các model BNK lớn thường tích hợp sẵn gioăng chắn bụi (Wiper Seal) hoặc Labyrinth Seal (vòng đệm mê cung) trong đai ốc, hoặc có nắp chắn (End-cap) kiêm chức năng chắn bụi, giúp bảo vệ rãnh bi khỏi các chất gây ô nhiễm trong môi trường làm việc.



4. Ứng dụng tiêu biểu



Nhờ tính năng "Bu Lông Đầu Bịt" và độ chính xác cao, dòng BNK được ứng dụng trong:

  • Máy công cụ CNC: Đặc biệt là các trục yêu cầu độ chính xác định vị cao.

  • Thiết bị sản xuất bán dẫn và LCD: Các cơ cấu định vị tinh vi, cần tốc độ và độ chính xác.

  • Thiết bị đo lường và kiểm tra: Máy CMM, máy kiểm tra quang học.

  • Hệ thống tự động hóa nhỏ gọn: Các cơ cấu cấp liệu, robot gắp đặt (Pick & Place) yêu cầu lắp đặt nhanh chóng, tiêu chuẩn.
