Đai Ốc Trục Vít BSSR BSSRK BSSE
Đai Ốc Trục Vít BSSR BSSRK BSSE
Đai Ốc Trục Vít BSSR BSSRK BSSE
Đai Ốc Trục Vít BSSR BSSRK BSSE
Đai Ốc Trục Vít BSSR BSSRK BSSE
Đai Ốc Trục Vít BSSR BSSRK BSSE
Đai Ốc Trục Vít BSSR BSSRK BSSE
Tình trạng :  Còn hàng
Mã hàng: 3145
Giá bán: Liên hệ

Thương Hiệu: Jiying

Model: BSSR BSSRK BSSE1204 1505 1510 2005 2010 2020 2505

Xuất Xứ: China

Bảo Hành: 6 Tháng



Thành tiền:
Liên hệ
SẢN PHẨM TƯƠNG TỰ
Trục Vít Bi C-TBSB/SE 2005 2010 2020
Trục Vít Bi C-TBSB/SE 2005 2010 2020
Trục Vít Bi C-TBSB/SE 3205 3210 3232
Trục Vít Bi C-TBSB/SE 3205 3210 3232
Đai Ốc Trục Vít BSBR/BSBRK
Đai Ốc Trục Vít BSBR/BSBRK
Đai Ốc Vít Me Bi Lăn Nhỏ BSSC/BSSCK
Đai Ốc Vít Me Bi Lăn Nhỏ BSSC/BSSCK
Trục Vít Có Bu Lông Đầu Bịt BNK
Trục Vít Có Bu Lông Đầu Bịt BNK
Trục Vít Bi Tiêu Chuẩn Loại PSS
Trục Vít Bi Tiêu Chuẩn Loại PSS
Trục Vít Bu Lông Bi Cán C-BSSCA/CAK; C-BSSTA/TAK
Trục Vít Bu Lông Bi Cán C-BSSCA/CAK; C-BSSTA/TAK
Trục Vít Bu Lông Bóng Cán MY
Trục Vít Bu Lông Bóng Cán MY
Trục Vít Bi Lăn BTK-V
Trục Vít Bi Lăn BTK-V
Trục Vít Bu Lông Bóng Cán MV
Trục Vít Bu Lông Bóng Cán MV
Trục Vít Bi Chính Xác BIF
Trục Vít Bi Chính Xác BIF

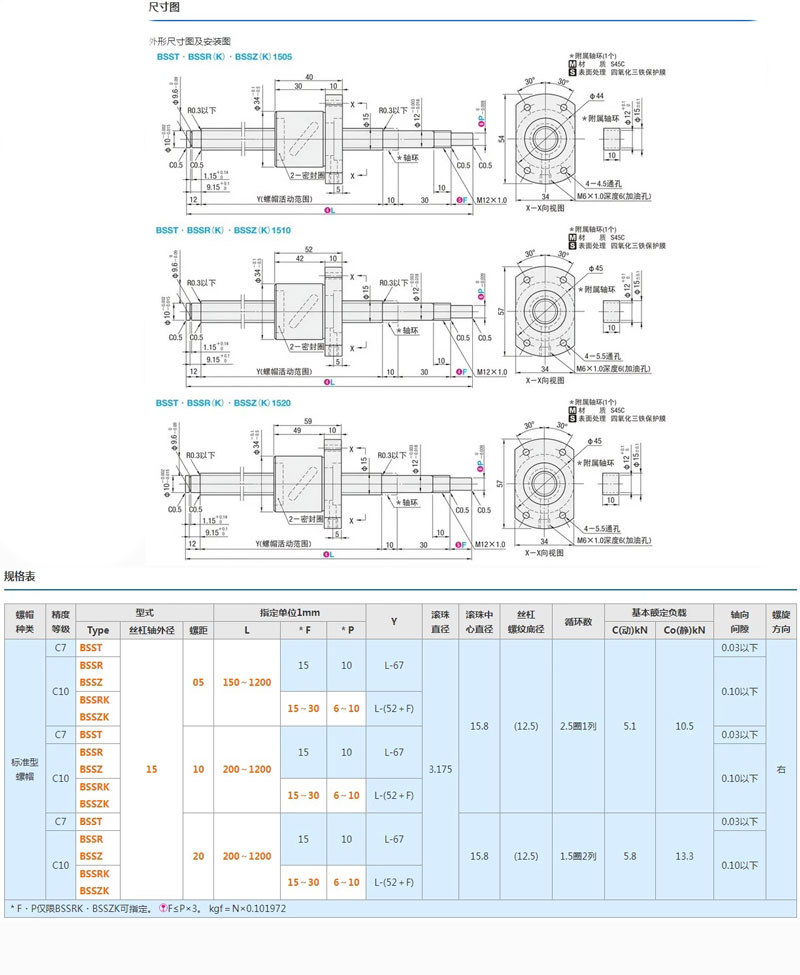

Bảng Thông Số Kỹ Thuật Đai Ốc Trục Vít BSSR BSSRK BSSE 1204 1505 1510 2005 2010 2020 2505

Đai Ốc Trục Vít Bi BSSR, BSSRK, và BSSE là các dòng sản phẩm Đai ốc Vít Me Bi (Ball Screw Nut), thường thuộc thương hiệu THK (Nhật Bản) hoặc các nhà cung cấp linh kiện truyền động chính xác khác. Chúng được thiết kế để cung cấp giải pháp truyền động tuyến tính (chuyển động thẳng) hiệu suất cao, độ chính xác và độ bền vượt trội.

Các dòng sản phẩm này thường có những đặc điểm và mục đích sử dụng khác nhau, chủ yếu dựa trên hình dạng mặt bích (flange) và cơ chế tuần hoàn bi, nhằm đáp ứng các yêu cầu lắp đặt và ứng dụng đa dạng.

Dưới đây là mô tả chi tiết chung về các dòng đai ốc này:



1. Đặc Điểm Chung của Dòng BSSR/BSSRK/BSSE



  • Chức năng cốt lõi: Chuyển đổi chuyển động quay của trục vít thành chuyển động tịnh tiến của đai ốc với hiệu suất cơ học cao, nhờ cơ chế bi lăn.

  • Ma sát thấp: Thay thế ma sát trượt bằng ma sát lăn (bi cầu), giúp giảm đáng kể lực cản, sinh nhiệt, và mài mòn, kéo dài tuổi thọ và giảm nhu cầu năng lượng.

  • Độ chính xác cao: Thường đạt các cấp chính xác cao trong công nghiệp (ví dụ: C5, C7), đảm bảo khả năng định vị và lặp lại vị trí tuyệt đối.

  • Khả năng tải: Thiết kế tối ưu cho khả năng chịu tải cao, đặc biệt là tải dọc trục, phù hợp với các ứng dụng máy móc hạng nặng hoặc tốc độ cao.



2. Sự Khác Biệt Giữa Các Dòng Model (Phỏng đoán dựa trên quy ước kỹ thuật)



Các ký hiệu phụ (R, RK, E) thường chỉ định hình dạng mặt bích hoặc thiết kế cấu tạo đặc biệt của đai ốc, quyết định cách nó được gá lắp vào máy:

Dòng Model Đặc điểm thiết kế (Thường gặp) Mục đích sử dụng
BSSR Đai ốc có mặt bích tiêu chuẩn (Standard Flange). Mặt bích thường hình vuông hoặc hình chữ nhật với các lỗ bắt vít. Phổ biến nhất, dùng cho các ứng dụng gá lắp thông thường, cần độ cứng vững cao.
BSSRK Đai ốc có mặt bích dạng nắp cuối (End Cap/Compact Flange) hoặc mặt bích rút gọn (Reduced Flange). Thường nhỏ gọn hơn BSSR. Tối ưu hóa không gian, phù hợp với các máy móc có kích thước nhỏ hoặc cần giảm trọng lượng.
BSSE Đai ốc có mặt bích đặc biệt (Special/Extended Flange) hoặc thân đai ốc tròn (Cylindrical), có thể dùng cho các hệ thống cần độ cứng vững cao hơn hoặc thiết kế gá lắp độc quyền. Dành cho các ứng dụng yêu cầu thiết kế đai ốc đặc thù hoặc khả năng chịu tải cao hơn.



3. Thông Số Kỹ Thuật Cơ Bản



Tương tự như các dòng Vít Me Bi khác, thông số quan trọng bao gồm:

  • Đường kính trục (Nominal Diameter): Ví dụ $\Phi 15$, $\Phi 20$, $\Phi 25$ (mm).

  • Bước ren (Lead - P): Ví dụ $P=5$, $P=10$, $P=20$ (mm/vòng).

  • Cấp chính xác: C5 (độ chính xác cao nhất cho vít me lăn), C7 (chính xác tiêu chuẩn), C10.

  • Tải trọng tĩnh/động định mức ($C_a, C_{0a}$): Khả năng chịu tải dọc trục.



4. Ứng Dụng



Các dòng Đai ốc Trục Vít Bi BSSR, BSSRK, BSSE được sử dụng rộng rãi trong:

  • Thiết bị công nghiệp: Máy công cụ (máy CNC, máy phay, máy tiện), robot công nghiệp.

  • Máy ép phun, máy dập.

  • Các cơ cấu truyền động yêu cầu tải trọng cao và vận hành liên tục.

  • Thiết bị đo lường và kiểm tra chính xác.
