Trục Vít Bi Lăn BTK-V
Trục Vít Bi Lăn BTK-V
Trục Vít Bi Lăn BTK-V
Tình trạng :  Còn hàng
Mã hàng: 3156
Giá bán: Liên hệ

Thương Hiệu: THK

Model: BTK-V

Xuất Xứ: Japan

Bảo hành: 6 Tháng



Thành tiền:
Liên hệ
SẢN PHẨM TƯƠNG TỰ
Trục Vít Bi C-TBSB/SE 2005 2010 2020
Trục Vít Bi C-TBSB/SE 2005 2010 2020
Trục Vít Bi C-TBSB/SE 3205 3210 3232
Trục Vít Bi C-TBSB/SE 3205 3210 3232
Đai Ốc Trục Vít BSBR/BSBRK
Đai Ốc Trục Vít BSBR/BSBRK
Đai Ốc Trục Vít BSSR BSSRK BSSE
Đai Ốc Trục Vít BSSR BSSRK BSSE
Đai Ốc Vít Me Bi Lăn Nhỏ BSSC/BSSCK
Đai Ốc Vít Me Bi Lăn Nhỏ BSSC/BSSCK
Trục Vít Có Bu Lông Đầu Bịt BNK
Trục Vít Có Bu Lông Đầu Bịt BNK
Trục Vít Bi Tiêu Chuẩn Loại PSS
Trục Vít Bi Tiêu Chuẩn Loại PSS
Trục Vít Bu Lông Bi Cán C-BSSCA/CAK; C-BSSTA/TAK
Trục Vít Bu Lông Bi Cán C-BSSCA/CAK; C-BSSTA/TAK
Trục Vít Bu Lông Bóng Cán MY
Trục Vít Bu Lông Bóng Cán MY
Trục Vít Bu Lông Bóng Cán MV
Trục Vít Bu Lông Bóng Cán MV
Trục Vít Bi Chính Xác BIF
Trục Vít Bi Chính Xác BIF

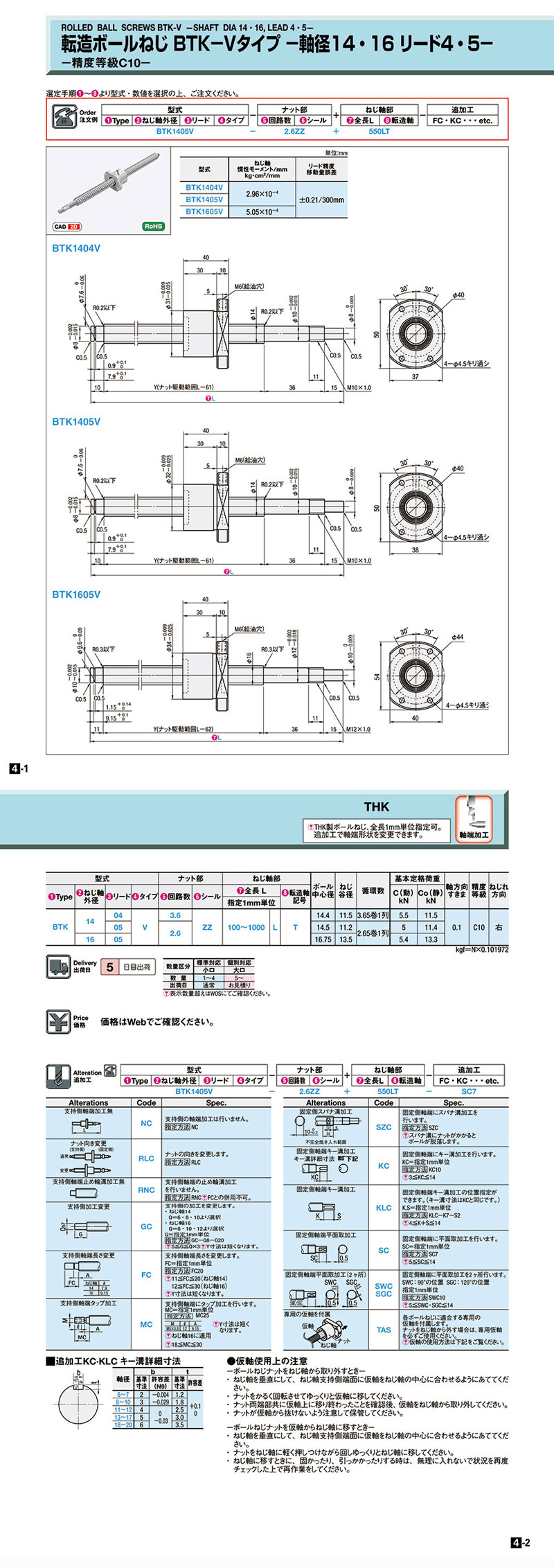

Bảng Thông Số Kỹ Thuật Trục Vít Bi Lăn BTK-V

Trục Vít Bi Lăn BTK-V (Model BTK-V Rolled Ball Screw) là một dòng trục vít me bi được sản xuất bằng công nghệ cán (rolling) của THK, được thiết kế đặc biệt để tối ưu hóa giữa hiệu suất cao, kích thước nhỏ gọn và chi phí hợp lý, phục vụ chủ yếu cho các ứng dụng vận chuyển và tự động hóa tiêu chuẩn.

Dưới đây là mô tả chi tiết:



1. Phân loại và Đặc điểm chế tạo



  • Phân loại: Là loại Trục Vít Bi Lăn (Rolled Ball Screw), tức là trục vít được chế tạo bằng phương pháp cán (Rolling) thay vì mài chính xác (Ground), giúp giảm đáng kể chi phí sản xuất.

  • Độ chính xác: Thường đạt cấp chính xác C7 (sai số dịch chuyển $\pm 0.05 / 300\text{ mm}$) hoặc C8/C10, phù hợp cho các ứng dụng vận chuyển (Transport) và định vị tiêu chuẩn.

  • Chế tạo:

    • Trục vít: Được cán với độ chính xác cao và sau đó được mài hoàn thiện bề mặt (specially surface-ground). Điều này đảm bảo độ nhám bề mặt thấp (thường là $0.20a$ hoặc thấp hơn) cho các rãnh bi, giúp chuyển động trơn tru gần bằng trục vít mài.

    • Đai ốc: Rãnh bi của đai ốc (nut) được mài chính xác (thread-ground), tương tự như đai ốc của trục vít bi chính xác.



2. Cấu tạo Đai Ốc (Nut) BTK-V



Điểm đặc trưng của dòng BTK-V nằm ở thiết kế đai ốc:

  • Loại bi: Thuộc loại Full-Ball Type (Sử dụng đầy đủ bi lăn).

  • Thiết kế: Là loại đai ốc tiêu chuẩn (Standard Nut), dạng tròn, nhỏ gọn (Compact, round type).

  • Cơ chế hồi bi: Sử dụng ống hồi bi ngoài (Return-pipe type) được tích hợp vào trong đai ốc.

  • Đặc điểm hình học: Chu vi của mặt bích (flange circumference) được cắt phẳng ở phía trên và phía dưới.

  • Lợi ích của thiết kế: Việc cắt phẳng mặt bích giúp giảm chiều cao tổng thể của đai ốc, cho phép hạ thấp tâm trục (shaft center) khi lắp đặt, rất tiện lợi cho các thiết kế máy móc có không gian hạn chế.



3. Hiệu suất và Tính năng nổi bật



  • Không Tải Trước (No Preload): BTK-V thường là loại không có tải trước (No Preload), nghĩa là nó có một khe hở dọc trục (axial clearance) nhỏ. Điều này giúp giảm chi phí và tối ưu cho các ứng dụng vận chuyển không cần độ cứng cực cao như trục vít tải trước.

  • Hiệu suất cao và Mô-men xoắn thấp: Do sử dụng chuyển động lăn của bi, ma sát thấp, mô-men xoắn truyền động chỉ bằng khoảng một phần ba so với trục vít trượt truyền thống, giúp tiết kiệm năng lượng cho động cơ.

  • Tốc độ cao: Khả năng đạt tốc độ cao với giá trị $DN$ (Đường kính x Tốc độ quay) điển hình lên đến $100,000$.

  • Khả năng chống bụi: Có thể được trang bị thêm các phụ kiện tùy chọn như gioăng chống bụi (brush seal, labyrinth seal, wiper ring) để tăng cường khả năng bảo vệ khỏi môi trường làm việc.



4. Ứng dụng



Trục Vít Bi Lăn BTK-V là lựa chọn phổ biến cho các thiết bị cần chuyển động tuyến tính với chi phí hợp lý, chẳng hạn như:

  • Máy công cụ tiêu chuẩn, máy CNC cơ bản.

  • Thiết bị lắp ráp và xử lý tự động.

  • Máy in, máy đóng gói.

  • Hệ thống cấp liệu và vận chuyển trong các dây chuyền sản xuất.
