Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập CRU
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập CRU
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập CRU
Tình trạng :  Còn hàng
Mã hàng: 3185
Giá bán: Liên hệ

Thương Hiệu: MISUMI

Xuất Xứ: Japan

Model: CRU1025/CRU1035/45 CRU2035/50/65 CRU3055/3080

Bảo Hành: 6 Tháng



Thành tiền:
Liên hệ
SẢN PHẨM TƯƠNG TỰ
Dẫn Hướng Con Lăn Chéo Loại VR (VR3)
Dẫn Hướng Con Lăn Chéo Loại VR (VR3)
Dẫn Hướng Con Lăn Chéo Loại VR (VR4)
Dẫn Hướng Con Lăn Chéo Loại VR (VR4)
Thanh Dẫn Con Lăn Chữ Thập WRG-AC
Thanh Dẫn Con Lăn Chữ Thập WRG-AC
Dẫn Hướng Con Lăn Chữ Thập WRGW
Dẫn Hướng Con Lăn Chữ Thập WRGW
Dẫn Hướng Con Lăn Chữ Thập WRG
Dẫn Hướng Con Lăn Chữ Thập WRG
Dẫn Hướng Con Lăn Chữ Thập WRGO
Dẫn Hướng Con Lăn Chữ Thập WRGO
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập - Lỗ Khoan
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập - Lỗ Khoan
Bàn Trượt Dẫn Hướng Con Lăn Chéo VRU
Bàn Trượt Dẫn Hướng Con Lăn Chéo VRU
Bàn Trượt Dẫn Hướng Con Lăn Chéo Loại Nhỏ VRT
Bàn Trượt Dẫn Hướng Con Lăn Chéo Loại Nhỏ VRT
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập Chéo SCVRU
Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập Chéo SCVRU
Vòng Bi Con Lăn Chữ Thập Chéo RB
Vòng Bi Con Lăn Chữ Thập Chéo RB
Vòng Bi Dẫn Hướng Con Lăn Chéo RE
Vòng Bi Dẫn Hướng Con Lăn Chéo RE
Con Lắn Chéo - Thanh Trượt Dẫn Hướng CRV1020, CRV1030, CRV1040
Con Lắn Chéo - Thanh Trượt Dẫn Hướng CRV1020, CRV1030, CRV1040
Dẫn Hướng Con Lăn Chéo CRV2030, CRV2045, CRV2060
Dẫn Hướng Con Lăn Chéo CRV2030, CRV2045, CRV2060

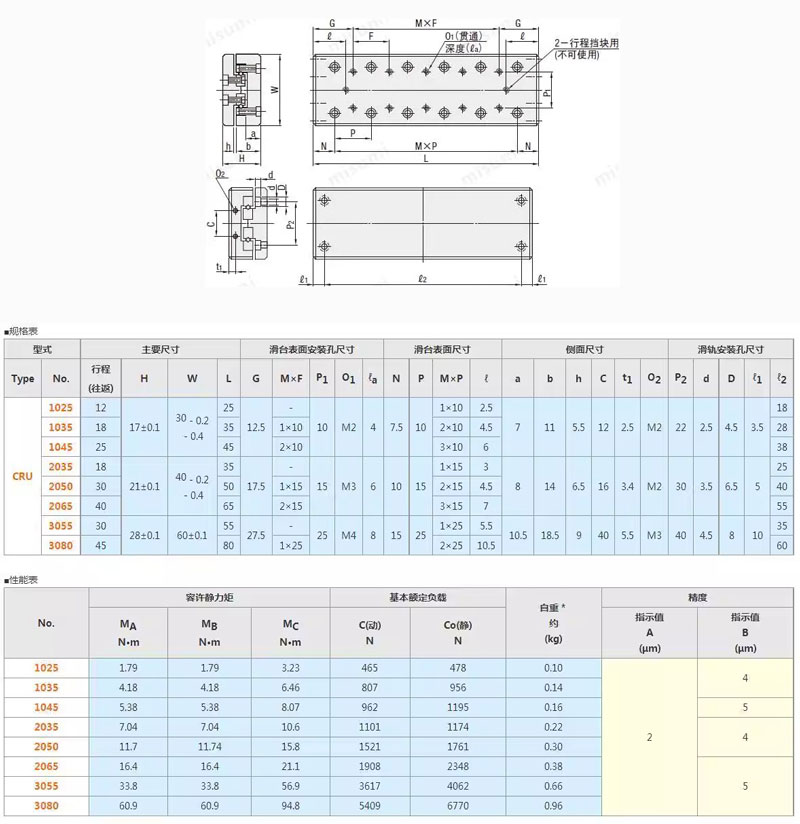

Bảng Thông Số Kỹ Thuật Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập CRU1025/CRU1035/45 CRU2035/50/65 CRU3055/3080

Bàn Trượt Dẫn Hướng Con Lăn Chữ Thập CRU

1. Khái quát

Bàn trượt dẫn hướng con lăn chữ thập CRU là một loại dẫn hướng tuyến tính có hành trình giới hạn, được thiết kế với cấu trúc con lăn xếp vuông góc nhau theo dạng chữ thập. Nhờ cấu tạo này, sản phẩm đạt được độ cứng, khả năng chịu tải và độ chính xác rất cao so với các dạng dẫn hướng bi thông thường. CRU thường được chế tạo bằng thép carbon 1045, xử lý bề mặt oxit đen để tăng khả năng chống mài mòn và chống gỉ.

2. Cấu tạo và nguyên lý hoạt động

  • Thành phần chính gồm bàn trượt (table), đế (base) và cụm dẫn hướng con lăn.

  • Các con lăn được xếp đan xen nhau theo hai hướng vuông góc (chữ thập), chạy trong rãnh dẫn hướng hình chữ V được gia công chính xác trên cả bàn và đế.

  • Khi bàn di chuyển, các con lăn lăn dọc theo rãnh V, giúp giảm ma sát, cho chuyển động mượt và ổn định.

  • Cấu trúc chữ thập cho phép chịu tải đồng đều theo nhiều hướng: dọc, ngang và mô-men xoắn.

  • Tại nhà máy, CRU được cài đặt tải sơ bộ (preload) để loại bỏ khe hở và tăng độ chính xác, vì vậy khi lắp đặt gần như không cần hiệu chỉnh thêm.

3. Đặc điểm nổi bật

  • Độ cứng và độ chính xác cao: Con lăn có tiếp xúc theo đường (line contact) thay vì điểm tiếp xúc như bi, giúp tăng độ cứng và giảm biến dạng khi chịu tải.

  • Chịu tải đa hướng: Nhờ cấu trúc chữ thập, có thể chịu lực và mô-men từ nhiều hướng cùng lúc.

  • Chuyển động êm, không trượt dính (stick-slip): Thiết kế tối ưu giúp khởi động và dừng chính xác, trượt mượt ngay cả khi tải nhẹ.

  • Lắp đặt dễ dàng: CRU được căn chỉnh và preload sẵn tại nhà máy, chỉ cần cố định bằng bu lông vào khung máy.

  • Tuổi thọ cao: Nhờ thiết kế kín, độ chính xác gia công cao và khả năng bôi trơn tốt.

  • Đa dạng kích thước và hành trình: Có nhiều mã khác nhau với hành trình từ 12 mm đến 30 mm hoặc hơn, phù hợp cho nhiều ứng dụng yêu cầu độ chính xác cao.

4. Thông số kỹ thuật tham khảo

  • Vật liệu: Thép carbon 1045.

  • Xử lý bề mặt: Oxi đen.

  • Nhiệt độ làm việc: Từ –20 °C đến +110 °C.

  • Độ chính xác: Sai lệch độ song song hoặc phẳng chỉ vài micron tùy kích thước bàn.

  • Các mã phổ biến:

    • CRU1025 – hành trình 12 mm

    • CRU1035 – hành trình 18 mm

    • CRU1045 – hành trình 25 mm

    • CRU2050 – hành trình 30 mm

5. Ứng dụng

Bàn trượt CRU được sử dụng rộng rãi trong:

  • Thiết bị đo lường và kiểm tra chính xác.

  • Máy gia công CNC mini, máy khoan bo mạch, máy quang học.

  • Dây chuyền tự động hóa cần định vị tuyến tính chính xác.

  • Ứng dụng cơ khí chính xác, phòng thí nghiệm, robot và máy lắp ráp linh kiện điện tử.

6. Hướng dẫn sử dụng và bảo trì

  • Mặt lắp đặt phải phẳng và song song cao, tránh biến dạng khi siết bu lông.

  • Bôi trơn định kỳ bằng mỡ lithium hoặc dầu nhớt nhẹ để duy trì độ êm và tuổi thọ con lăn.

  • Không vượt quá tải cho phép (cả tải trọng và mô-men) để tránh mòn hoặc sai lệch dẫn hướng.

  • Không dùng trong môi trường ăn mòn cao nếu chưa xử lý chống gỉ đặc biệt.

  • Hạn chế va đập cơ học hoặc lệch hướng khi di chuyển bàn trượt.

7. Khi nào nên chọn loại CRU

  • Khi cần dẫn hướng tuyến tính ngắn – chính xác – cứng vững cao.

  • Khi thiết bị yêu cầu chịu tải từ nhiều hướng và lắp đặt đơn giản.

  • Khi muốn thay thế cho cơ cấu bi trượt nhưng cần độ chính xác và tuổi thọ cao hơn.
