Bánh Răng Trụ Thẳng Modun 4
Bánh Răng Trụ Thẳng Modun 4
Bánh Răng Trụ Thẳng Modun 4
Tình trạng :  Còn hàng
Mã hàng: 2348
Giá bán: 207,000đ (248,000đ)

Thương Hiệu: LILIGAO

Vật liệu: Thép 45

Modun: 4 (M4A)

Bề mặt răng: 45-60HRC
Bảo hành: 6 Tháng

Xuất xư: China

Thành tiền:
207,000đ
SẢN PHẨM TƯƠNG TỰ
Bánh Răng Trụ Thẳng Modun M1,5
Bánh Răng Trụ Thẳng Modun M1,5
Bánh Răng Trụ Thẳng Modun 2
Bánh Răng Trụ Thẳng Modun 2
Bánh Răng Trụ Thẳng Modun 3
Bánh Răng Trụ Thẳng Modun 3
Bánh Răng Trụ Thẳng Modun 2,5
Bánh Răng Trụ Thẳng Modun 2,5
Bánh Răng Trụ Thẳng Modun 5
Bánh Răng Trụ Thẳng Modun 5
Bánh Răng Chủ Động Trụ Thẳng Cho Động Cơ Modun 1,5
Bánh Răng Chủ Động Trụ Thẳng Cho Động Cơ Modun 1,5
Bánh Răng Chủ Động Trụ Thẳng Cho Động Cơ Modun 2
Bánh Răng Chủ Động Trụ Thẳng Cho Động Cơ Modun 2
Bánh Răng Chủ Động Trụ Thẳng Cho Động Cơ Modun 3
Bánh Răng Chủ Động Trụ Thẳng Cho Động Cơ Modun 3
Bánh Răng Chủ Động Trụ Thẳng Cho Động Cơ Modun 2,5
Bánh Răng Chủ Động Trụ Thẳng Cho Động Cơ Modun 2,5
Bánh Răng Trụ Thẳng Cho Động Cơ Modun 1 Kiểu M20T
Bánh Răng Trụ Thẳng Cho Động Cơ Modun 1 Kiểu M20T
Bánh Răng Côn 90 Độ Modun 1.5
Bánh Răng Côn 90 Độ Modun 1.5
Bánh Răng Côn 90 Độ Modun 2
Bánh Răng Côn 90 Độ Modun 2
Bánh Răng Côn 90 Độ Modun 2.5
Bánh Răng Côn 90 Độ Modun 2.5
Bánh Răng Côn 90 Độ Modun 3
Bánh Răng Côn 90 Độ Modun 3

Bánh Răng Trụ Thẳng Modul 4 – Phụ Kiện Truyền Động Công Nghiệp Chính Xác

1. Cấu tạo và chất liệu:

  • Loại bánh răng: Bánh răng trụ thẳng (Spur Gear) với các răng được bố trí song song, vuông góc với trục, giúp truyền động hiệu quả và dễ gia công.

  • Modul: Modul 4 (M4) – Đây là kích thước tiêu chuẩn, nghĩa là mỗi răng có khoảng cách 4mm trên đường kính vòng chia. Modul càng lớn thì bánh răng càng khỏe, truyền được tải lớn hơn.

  • Chất liệu:

    • Thép C45/S45C: Thông dụng, có độ bền và độ cứng tốt.

    • Thép hợp kim (20CrMnTi, 40Cr): Dùng trong truyền động tải nặng hoặc yêu cầu độ bền cao, thường được tôi cứng hoặc thấm cacbon.

    • Inox, nhôm, nhựa POM/Delrin: Dùng cho ứng dụng nhẹ, chống gỉ, hoặc môi trường đặc biệt.

  • Xử lý bề mặt: Tôi cảm ứng, thấm cacbon, mạ kẽm hoặc mài răng CNC để tăng độ cứng, giảm ma sát, kéo dài tuổi thọ.

2. Thông số kỹ thuật (tham khảo):

  • Modul: M4

  • Số răng (z): Linh hoạt theo nhu cầu: z = 10, 15, 20, 25, 30, 40, 50…

  • Đường kính vòng chia: D = m × z = 4 × z

  • Đường kính ngoài: Da = m × (z + 2)

  • Bề rộng răng (b): 20mm – 60mm tùy thiết kế

  • Đường kính lỗ (bore): Có thể khoan sẵn hoặc gia công theo yêu cầu khách hàng

  • Kiểu răng: Răng thẳng, tiêu chuẩn theo DIN hoặc JIS

3. Ứng dụng:

  • Bánh răng Modul 4 thường được dùng trong:

    • Máy móc công nghiệp nặng, máy ép, máy dập, máy khai thác

    • Hộp số giảm tốc, máy nâng hạ, máy chế biến gỗ

    • Băng tải tải trọng lớn, hệ thống tự động hóa

    • Các thiết bị cơ khí yêu cầu truyền lực lớn và bền bỉ

4. Ưu điểm nổi bật:

  • Truyền lực mạnh mẽ: Modul 4 phù hợp với tải trọng lớn, vận hành ổn định trong thời gian dài.

  • Độ chính xác cao: Răng được phay/mài CNC giúp bánh răng ăn khớp êm, giảm mài mòn và tiếng ồn.

  • Tuổi thọ cao: Khi được xử lý nhiệt và bôi trơn đúng cách, bánh răng có thể vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.

  • Dễ thay thế/lắp đặt: Thiết kế phổ thông, dễ kết hợp với các loại bánh răng khác để tạo thành hệ truyền động theo tỷ số mong muốn.

5. Bảo quản và sử dụng:

  • Bôi trơn định kỳ bằng dầu hoặc mỡ chuyên dụng để giảm ma sát và tránh mài mòn sớm.

  • Lắp đặt đúng kỹ thuật, đảm bảo ăn khớp chính xác với bánh răng đối xứng để tránh gãy, mẻ răng hoặc mòn không đều.

  • Bảo quản nơi khô ráo, tránh tiếp xúc với nước hoặc hóa chất ăn mòn nếu chưa được xử lý chống gỉ.


Hỏi, đáp về sản phẩm

Nhận xét về sản phẩm
0/5
  • 1
    0 đánh giá
  • 2
    0 đánh giá
  • 3
    0 đánh giá
  • 4
    0 đánh giá
  • 5
    0 đánh giá
Chọn điểm đánh giá:
SẢN PHẨM ĐÃ XEM
okbuy
Vòng bi SKF 21320
5,020,000đ
4,560,000đ

Vòng bi SKF 21320

+ Đường kính trong vòng bi (d) : 100mm
+ Đường kính ngoài vòng bi (D) : 215mm
+ Độ dày vòng bi (B) : 47mm
+ Tốc Độ: 3400~4500 r/min
+ Trọng lượng : 8,95kg

+ Thương hiệu SKF

+ Bảo hành 6 tháng

Vòng bi SKF 21310
1,080,000đ
980,000đ

Vòng bi SKF 21310

+ Đường kính trong vòng bi (d) : 50mm
+ Đường kính ngoài vòng bi (D) : 110mm
+ Độ dày vòng bi (B) : 27mm
+ Tốc Độ: 5600~7500 r/min
+ Trọng lượng :1,3kg
+ Thương hiệu: SKF

+ Bảo hành: 6 tháng

Vít Kiểu Tay Vặn Inox 304
8,800đ
8,000đ



Vật liệu: Inox 304


Thương Hiệu: Jin Chao


Sản Xuất: China



Bảo Hành: 12 Tháng

Vòng bi SKF 23126
4,760,000đ
4,330,000đ

Vòng Bi SKF 23126

+ Đường kính trong vòng bi (d) : 130 mm
+ Đường kính ngoài vòng bi (D) : 210 mm
+ Độ dày vòng bi (B) : 64mm
+ Tốc Độ: 2400~3200 r/min
+ Trọng lượng 8,5kg
+ Thương hiệu: SKF

+ Bảo hành: 6 tháng

Vòng bi SKF 21312
1,520,000đ
1,380,000đ

Vòng bi SKF 21312

+ Đường kính trong vòng bi (d) : 60mm
+ Đường kính ngoài vòng bi (D) : 130mm
+ Độ dày vòng bi (B) : 31mm
+ Tốc Độ: 4800~6300 r/min
+ Trọng lượng :2,05kg
+ Thương hiệu: SKF

+ Bảo hành: 6 tháng

Đinh Rút Inox 304
Liên hệ

Đinh rút inox được sử dụng trong những mối ghép yêu cầu chống gỉ sét, chống ăn mòn cũng như chịu lực tốt, một điểm nữa mà đinh rút inox mang lại cho mối ghép đó là tính thẩm mỹ cao.

Vòng bi SKF 24126
6,120,000đ
5,560,000đ

Vòng bi SKF 24126

+ Đường kính trong vòng bi (d) : 130mm
+ Đường kính ngoài vòng bi (D) : 210mm
+ Độ dày vòng bi (B) : 80mm
+ Tốc Độ: 1700~2400 r/min
+ Khối lượng : 10.5 kg
+Thương hiệu: SKF

+ Bảo hành: 6 tháng

Tay Co Cửa Thủy Lực
792,000đ
660,000đ

Thương Hiệu: GEKRONE

Vật Liệu: Nhôm Chịu lực

Xuất Xứ: China

Bảo Hành: 6 Tháng



Vòng Cổ Trục - Kiểu Chia
Liên hệ

Model: C-SCNPAW6/8/10/12/15/16/20/25/30

Tiêu Chuẩn: Tương Đương Misumi

Xuất Xứ: China

Bảo Hành: 6 Tháng



Vòng bi SKF 22330
13,989,300đ
10,761,000đ

Vòng Bi SKF 22330

+ Đường kính trong vòng bi (d) : 150mm
+ Đường kính ngoài vòng bi (D) : 320mm
+ Độ dày vòng bi (B) : 108mm
+ Tốc Độ: 1600~2000 r/min
+ Trọng lượng 42 kg

+ Thương hiệu SKF

+ Bảo hành 6 tháng

Bộ Lọc Khí GAC
2,431,000đ
2,026,000đ

Bộ lọc khí GAC Model: GAC

Thương Hiệu: Airtac

Bảo Hành: 6 Tháng

Nâm Châm Trắng Đất Hiếm Lỗ Tròn
90,321đ
82,110đ

Lực hút: 8000Gauss, 10000Gauss, 12000Gauss

Sức nâng: Xem bảng thông số

Vật liệu; Nam châm Neodymium - “NdFeB”

Xuất Xứ: China

Bảo Hành: 12 Tháng

Thanh Ray Trượt THK SHW
Liên hệ
Con Trượt Tuyến Tính THK SHW12HRM ,SHW14CRM , SHW17CR ,SHW21CR ,SHWSHW27CR  . Được sản xuất tại Nhật Bản và được phân phối tại công ty Sao Việt , hàng cam kết chính hãng .
Thước đo cao điện tử 0-500mm
13,860,000đ
12,600,000đ

Máy đo chiều cao kỹ thuật số 0-500mm

Thương hiệu: SHAHE

Xuất sứ: China

Bảo Hành: 12 Tháng

Vòng bi SKF 21309
980,000đ
890,000đ



Vòng bi SKF 21309

+ Đường kính trong vòng bi (d) : 45mm
+ Đường kính ngoài vòng bi (D) : 100mm
+ Độ dày vòng bi (B) : 25mm
+ Tốc Độ: 6300~8500 r/min
+ Trọng lượng :0,98kg
+ Thương hiệu: SKF

+ Bảo hành: 6 tháng

Máy chia keo MY9000
9,828,000đ
8,190,000đ

Thương Hiệu: MY

Model: 9000

Xuất Xứ: China

Bảo Hành: 6 Tháng



Vòng bi SKF 24120
2,740,000đ
2,490,000đ

 Vòng bi SKF 24120

+ Đường kính trong vòng bi (d) : 100mm
+ Đường kính ngoài vòng bi (D) : 165mm
+ Độ dày vòng bi (B) : 65mm
+ Tốc Độ: 2400~3200 Vòng/phút
+ Trọng lượng : 5,5kg

+ Thương hiệu: SKF

+ Bảo hành: 6 tháng

Máy Mài Dao Phay Ngón EG
30,984,000đ
25,820,000đ

Tên Sản Phẩm: Máy Mài Dao Phay Ngón EG

Xuất Xứ: China

Số Sản Phẩm: SG-312 / SG-420

Phạm Vi Mài: 3-12mm / 4-20mm

Số Lượng Các Cạnh Mài: Máy Khoan Đáy Phẳng Có Thể Mài 2/3/4 Cạnh

Kích Thước Bánh Xe: 80,3 x 10,3 x 18 (mm)

Kích Thước Cơ Học: 240x240x250 (mm)

Ứng Dụng: Thích Hợp để Mài Máy Cắt Phẳng Thép Vonfram

Bảo Hành: 6 Tháng



Bộ Lọc Khí AFR
480,000đ
440,000đ

Bộ Lọc Khí AFR1500, AFR2000

Thương hiệu: Airtac

Bảo hành: 6 tháng

Vòng bi SKF 22215
1,230,000đ
1,120,000đ

Vòng bi SKF 22215

+ Đường kính trong vòng bi (d) : 75mm
+ Đường kính ngoài vòng bi (D) : 130mm
+ Độ dày vòng bi (B) : 31mm
+ Tốc Độ: 4800~6300 r/min
+ Trọng lượng 1,7kg

+ Thương Hiệu: SFK

+ Bảo hành 6 tháng

Khớp Nối Hoa Thị GR
80,000đ
70,000đ

Mô-men xoắn: 22,4 ~ 2500NM

Độ mòn: < 0,05cm3 / 1,61km

Độ cứng của sản phẩm: 92A ±2

Thương hiệu: Bang Jies

Mô hình: GR

Bảo hành: 6 Tháng

Gối Đỡ Vòng Bi ASAHI UCT
150,000đ
140,000đ
Vỏ vòng bi UCT được đúc bằng hợp kim gang chịu lực,khá bên,ít nứt khi bị va đập mạnh. Vòng bi UC phía trong được chế tạo bằng hợp kim thép đặc biệt của hảng ASAHI, vừa có tính dẻo,vừa chịu được sự mài mòn cao, giản nở nhiệt tốt.
+HOLINE: 0947987668 / 0962116853 (để được tư vấn tốt nhất)
Vòng bi SKF 21315
2,320,000đ
2,110,000đ

Vòng bi SKF 21315

+ Đường kính trong vòng bi (d) : 75mm
+ Đường kính ngoài vòng bi (D) : 160mm
+ Độ dày vòng bi (B) : 37mm
+ Tốc Độ: 4000~5600 r/min
+ Trọng lượng :3.8kg
+ Thương hiệu: SKF

+ Bảo hành: 6 tháng

Đầu Nối Khí Nén
Liên hệ

Đầu Nối Khí Nén dùng để nối ống khí nén với nhau, hoặc nối ống khí nén với các thiết bị như van khí nén, xi lanh khí nén, đồng hồ đo áp suất...

Vòng bi SKF 61810-2RS
308,000đ
280,000đ

Vòng bi cầu SKF 61810-2RS

+ Đường kính trong vòng bi (d) : 50mm
+ Đường kính ngoài vòng bi (D) : 65mm
+ Độ dày vòng bi (B) : 7mm

+ HOLINE: 0947987668 / 0962116853 (để được tư vấn tốt nhất)
Đầu Panme Có Vít Tự Khóa
590,000đ
540,000đ

Đầu panme vi sai  có vít tự khóa có các loại kiểu đầu tròn và đầu phẳng,

khoảng đo khác nhau từ 0-6,5mm, 0-13mm và 0-25mm tùy theo yêu cầu và mục đích sử dụng.

Trên thân có tay vít tự khóa kiểu vít và kiểu phẳng tròn

Thương Hiệu: SYATEK

Xuất sứ: China

Bảo hành: 12 Tháng



Vòng bi SKF 22313
2,150,000đ
1,950,000đ

Vòng bi SKF 22313

+ Đường kính trong vòng bi (d) : 65mm
+ Đường kính ngoài vòng bi (D) : 140mm
+ Độ dày vòng bi (B) : 48mm
+ Tốc Độ: 3800~5000  r/min
+ Trọng lượng 3,5kg

+ Thương hiệu SKF

+ Bảo hành 6 tháng

Con trượt IKO LRXSG
Liên hệ

Tên Sản Phẩm: Con trượt IKO

Model: LRXSG 15, LRXSG 20, LRXSG 25, LRXSG 30

Thương Hiệu: IKO

Chất Liệu: Thép Chịu Lực

Xuất Xứ: Japan

Bảo Hành: 6 Tháng



Bánh Răng Trụ Thẳng Modun 4
Tình trạng :  Còn hàng
Giá bán: 207,000đ (248,000đ)
Thành tiền:
207,000đ
(248,000đ)

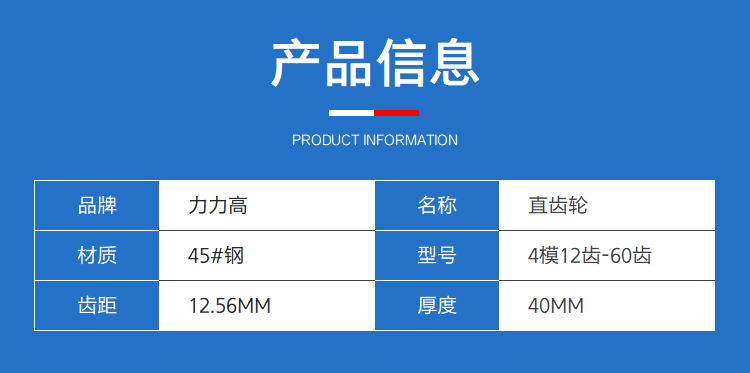

Thông Số Bánh Răng Trụ Răng Thẳng Modun 4
