Máng Cáp Đi Dây Điện Có Đầu Nối HPU
Máng Cáp Đi Dây Điện Có Đầu Nối HPU
Máng Cáp Đi Dây Điện Có Đầu Nối HPU
Máng Cáp Đi Dây Điện Có Đầu Nối HPU
Máng Cáp Đi Dây Điện Có Đầu Nối HPU
Tình trạng :  Còn hàng
Mã hàng: 3138
Giá bán: Liên hệ

Thương Hiệu: Pisco

Model: HPU

Xuất Xứ: China

Bảo Hành: 6 Tháng



Thành tiền:
Liên hệ
SẢN PHẨM TƯƠNG TỰ
Máng Cáp Đi Dây Điện Có Thể Mở Đóng Nắp C-MPU/CMPD
Máng Cáp Đi Dây Điện Có Thể Mở Đóng Nắp C-MPU/CMPD
Máng Cáp Đi Dây Điện Loại Khe Cắm C-MSD
Máng Cáp Đi Dây Điện Loại Khe Cắm C-MSD
Máng Cáp Đi Dây Điện Loại Có Thể Đóng Mở MHPUS
Máng Cáp Đi Dây Điện Loại Có Thể Đóng Mở MHPUS
Máng Cáp Đi Dây Điện Ma Sát Và Tiếng Ồn Thấp MPSPS
Máng Cáp Đi Dây Điện Ma Sát Và Tiếng Ồn Thấp MPSPS
Máng Cáp Đi Dây Điện Loại Khe SE/SZ
Máng Cáp Đi Dây Điện Loại Khe SE/SZ
Máng Cáp Đi Dây Điện HPK Tiêu Chuẩn Plarailchain
Máng Cáp Đi Dây Điện HPK Tiêu Chuẩn Plarailchain

Bảng Thông Số Kỹ Thuật Máng Cáp Đi Dây Điện Có Đầu Nối HPU



Máng Cáp Đi Dây Điện Có Đầu Nối HPU (Plarailchain Standard Type Open-Close Flap HPU Series) là một dòng xích cáp (Cable Carrier) bằng nhựa kỹ thuật, thuộc phân khúc tiêu chuẩn và phổ thông. Điểm đặc trưng nhất của dòng HPU là thiết kế có nắp đóng/mở (Open-Close Flap) và cấu trúc liên kết chắc chắn, tạo sự cân bằng giữa khả năng bảo vệ cáp và sự tiện lợi trong lắp đặt.



1. Cấu Tạo và Tính Năng Đầu Nối





1.1. Thiết Kế Mở/Đóng Nắp (Open/Close Flap)



  • Cấu trúc Nắp: Mỗi mắt xích của dòng HPU được trang bị nắp (flap/cover) có thể mở ra và đóng vào một cách dễ dàng, thường là bằng tay hoặc dụng cụ đơn giản, cho phép người dùng đặt hoặc rút cáp từ mặt trên của máng cáp.

  • Lắp đặt Thuận tiện: Tính năng này giúp việc lắp đặt, thay thế, hoặc bổ sung cáp/ống hơi trở nên cực kỳ nhanh chóng mà không cần phải tháo rời toàn bộ chuỗi mắt xích (khác với dòng nắp cố định như HPK).

  • An toàn và Độ bền: Khi nắp được đóng, nó tạo thành một thân máng kín đáo, bảo vệ cáp khỏi bụi bẩn và các tác động cơ học bên ngoài.



1.2. Đầu Nối (End Connectors)



  • "Đầu Nối HPU" (End Connectors) là bộ phận quan trọng, dùng để cố định hai đầu của chuỗi xích cáp vào máy móc.

  • Một đầu được gắn cố định vào khung máy (điểm neo), đầu còn lại được gắn vào bộ phận chuyển động (ví dụ: bàn trượt, đầu công cụ) để dẫn hướng xích di chuyển theo cơ cấu.

  • Các đầu nối này thường có lỗ bắt vít tiêu chuẩn, đảm bảo việc lắp đặt chắc chắn và chính xác, chịu được lực kéo và lực đẩy phát sinh trong quá trình chuyển động.



2. Thông Số Kỹ Thuật Cơ bản (Standard Type)



Dòng HPU thường được phân loại theo kích thước bên trong và bán kính cong, ví dụ: HPU204-R50-35, HPU408-R100-40, v.v.

Thông số Ký hiệu Mô tả
Chiều cao trong $H_1$ Khoảng cách bên trong theo chiều cao, xác định kích thước cáp tối đa có thể chứa.
Chiều rộng trong $W_1$ Khoảng cách bên trong theo chiều ngang, xác định số lượng cáp có thể đặt.
Bán kính cong $R$ Bán kính uốn cong tối thiểu của máng cáp, phải tương thích với bán kính uốn cong tối thiểu cho phép của dây cáp.
Bước xích $P$ Khoảng cách giữa tâm các mắt xích, ảnh hưởng đến chiều dài tổng và độ ồn khi chạy.
Vật liệu   Nhựa kỹ thuật (thường là Nylon/Polyamide) có độ bền và khả năng chịu mài mòn cao.



3. Ưu Điểm và Ứng Dụng



Ưu điểm Nổi bật Ứng dụng Điển hình
Dễ dàng Bảo trì Thiết kế nắp mở cho phép kiểm tra, thay thế cáp nhanh chóng mà không làm gián đoạn hệ thống.
Độ Bền và An toàn Cao Cấu trúc mắt xích chắc chắn, bảo vệ cáp khỏi các lực cơ học và môi trường bên ngoài.
Tính Linh hoạt Có thể lắp đặt các vách ngăn (separators) bên trong để phân luồng cáp, ngăn ngừa chúng xoắn và mài mòn lẫn nhau.
Cân bằng Chi phí/Hiệu năng Phù hợp cho hầu hết các ứng dụng tự động hóa công nghiệp tiêu chuẩn.
Robot và Máy Công cụ CNC: Máy phay, máy tiện, nơi cần dẫn cáp đi theo trục X/Y/Z.
Máy Đóng gói: Các thiết bị có chuyển động lặp lại liên tục.
Hệ thống Xử lý Vật liệu: Các cơ cấu nâng hạ và di chuyển trong nhà kho tự động.

Tóm lại, Máng Cáp HPU là một giải pháp tiêu chuẩn, đáng tin cậy, nổi bật nhờ thiết kế nắp mở tiện lợi, giúp tối ưu hóa thời gian lắp đặt và bảo trì trong các hệ thống chuyển động tuyến tính.




Hỏi, đáp về sản phẩm

Nhận xét về sản phẩm
0/5
  • 1
    0 đánh giá
  • 2
    0 đánh giá
  • 3
    0 đánh giá
  • 4
    0 đánh giá
  • 5
    0 đánh giá
Chọn điểm đánh giá:
SẢN PHẨM ĐÃ XEM
okbuy
Trục Dẫn Hướng Tapped Một Đầu E-PSFJT
Liên hệ



Tiêu Chuẩn: Tương Đương Misumi

Xuất Xứ: China

Bảo Hành: 6 Tháng



Cán Dao Tiện CNC Gắn Chip MGEHR
360,000đ
330,000đ





Vòng Đệm Nhựa PU Giảm Chấn
10,000đ
10,000đ

Xin vui lòng lưu ý chúng tôi Đo Kích thước sản phẩm bằng tay, có sẽ có kích thước dung sai, hầu hết kích thước Sai số là ± 2mm

Độ cứng đàn hồi nhựa PU là 60A hoặc 80A

Tiêu chuẩn hoặc phi tiêu chuẩn:Tiêu chuẩn

Color:Transparent

Material:PU polyurethane

Vòng Bi NSK 6412 6413 6414 ZZ 2RS
1,430,000đ
1,300,000đ

Vòng Bi NSK 6412 6413 6414 ZZ 2RS

Thương Hiệu: NSK

Xuất sư: Japan

Bảo hành: 6 Tháng

Đèn Led Âm Trần Cảm Biến Chuyển Động
266,200đ
242,000đ



Thương Hiệu: Jiayou

Model: JY-TD247

Điện áp: 220V

Xuất Xứ: China

Bảo Hành: 12 Tháng



Đá Mài Hợp Kim Đài Loan Cao Cấp Phi 125
Liên hệ

Đá Mài Hợp Kim Cao Cấp
xuất xứ                   :  taiwan
Đường Kính           : Ø100, Ø125, Ø150

Độ Hạt                     : 100#, 150#, 200#, 300#, 400#, 600#
Mọi chi tiết xin liên hệ :  0947987668  / 0962116853  để được tư vấn tốt nhất

Vít Trí Inox Đầu Gắn Nhựa POM
970,200đ
882,000đ

Vít Trí Inox Đầu Gắng Nhựa POM các kích thước M3,M4,M5,M6,M8,M10,M12,M14,M16 đủ các kích thước và thông số xin vui lòng xem bảng thông số để lựa chọn đúng theo nhu cầu công việc.

Một đặc điểm khá đặc biệt của vít trí lục giác đầu nhọn inox, chuẩn din 914 đó là khi láp ghép thì có thể lắp vít trước vào vị trí đã định sẵn, khi nào hoàn thiện mới cần xiết vít lại cho chắc chắn, tất nhiên vít trí lục giác đầu nhọn inox, chuẩn din 914 phải được xiết bằng dụng cụ chuyên dùng, đó là tua vít lục giác

Bộ Điều Khiển Động Cơ Bước 2 Pha DM542S
Liên hệ

Mạch điều khiển động cơ bước DM542S cho khả năng điều khiển động cơ bước 2 pha với công suất tối đa lên tới 5A 48V. Mạch điều khiển động cơ bước DM542 có thiết kế vỏ hộp kim loại chắc chắn, bền bỉ, chống nhiễu với tản nhiệt lớn cho hoạt động ổn định hiệu suất cao. Driver DM542 sử dụng rộng rãi trong khắc máy, máy công cụ, máy móc bao bì CNC và yêu cầu độ phân giải cao.

Xi Lanh SMC CDU6-5S, 10S, 15S, 20S, 25S
Liên hệ



Thương Hiệu SMC

Model: CDU6-5S, 10S, 15S, 20S, 25S

Bảo Hành: 6 Tháng

Con Trượt Bi Treo Cửa Lùa Đầu Xoay 360 Độ
403,975đ
367,250đ

Bi treo cao cấp kiểu đơn 4 bánh, thiết kế cho cửa trượt cửa lùa kéo đầu có thể xoay 360 độ vận hành trơn chu, không tạo ma sát khi kéo trượt, độ thẩm mỹ cao.

Độ rộng ray 25.5mm x Đường kính bi 22mm x Tổng chiều cao 51mm

Chịu tải trọng: 120kg một bánh xe

Chất liệu: Thép Chịu lực

Xuất sứ: Trung quốc

Thương Hiệu: Huimin

Chốt Định Vị Lò Xo BJ 765, 766
Liên hệ

Tên Sản Phẩm: Chốt Định Vị Lò Xo BJ 765, 766

Model: BJ 765, BJ766

Tiêu Chuẩn: Misumi

Xuất Xứ: China

Bảo Hành: 6 Tháng



Núm Vặn Hình Tròn Ren Ngoài Inox 304
Liên hệ



Núm Vặn Hình Tròn Ren Ngoài Inox 304

Vật liệu: Full inox 304

Dao Phay Lưới Cắt Dài 4 Me Hợp Kim
Liên hệ

Dao Phay Lưới Cắt Dài 4 Me Hợp Kim là dụng cụ dùng để cắt gọt kim loại, cho ra thành phẩm hoàn hảo để phục vụ nhu cầu đời sống của con người. Dao phay ngón hợp kim có độ cứng cao phù hợp để gia công phay hợp kim sắt thép carbon, thép hợp kim gang…gia công được những vật liệu có độ cứng cao tạo ra được sản phẩm công cơ khí mang tính chính xác cao, đáp ứng được những tiêu chuẩn khắt khe đối với mẫu dụng cụ cắt lí tưởng.

Máng Cáp Đi Dây Điện Có Đầu Nối HPU
Tình trạng :  Còn hàng
Giá bán: Liên hệ
Thành tiền:
Liên hệ

Máng cáp đi dây điện có đầu nối HPU chính hãng

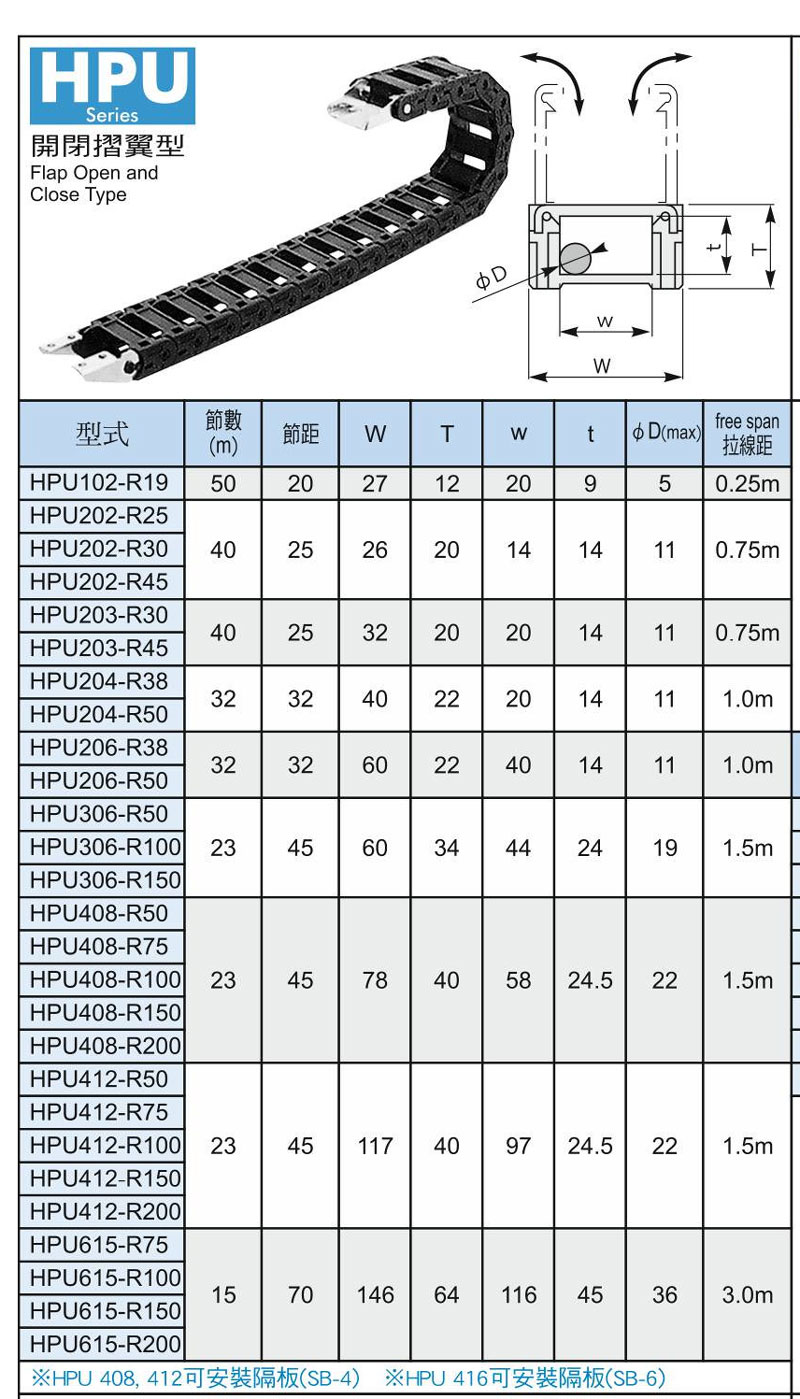

Bảng thông số kỹ thuật máng cáp đi dây điện có đầu nối HPU

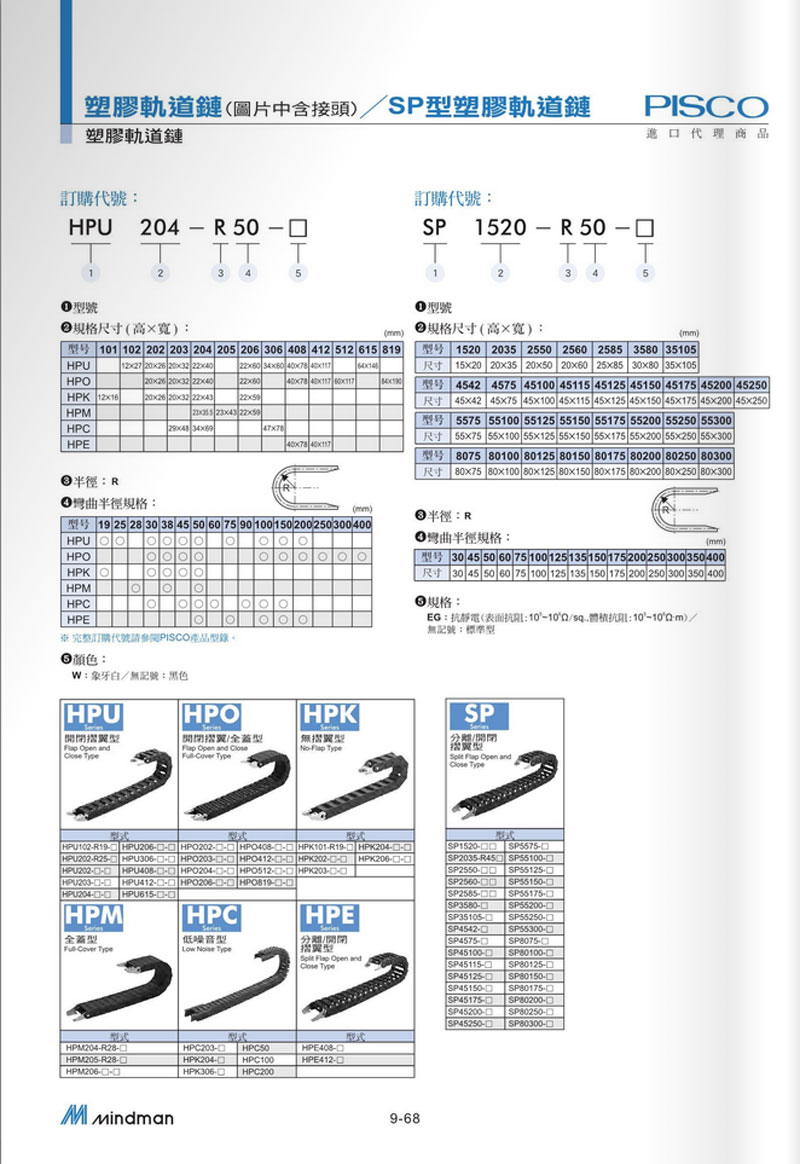

Các loại máng cáp đi dây điện có đầu nối HPU
