Bánh Răng Trụ Thẳng Modun 5
Bánh Răng Trụ Thẳng Modun 5
Bánh Răng Trụ Thẳng Modun 5
Tình trạng :  Còn hàng
Mã hàng: 2349
Giá bán: 264,000đ (317,000đ)

Thương Hiệu: LILIGAO

Vật liệu: Thép 45

Modun: 5 (M5A)

Bề mặt răng: 45-60HRC
Bảo hành: 6 Tháng

Xuất xư: China

Thành tiền:
264,000đ
SẢN PHẨM TƯƠNG TỰ
Bánh Răng Trụ Thẳng Modun M1,5
Bánh Răng Trụ Thẳng Modun M1,5
Bánh Răng Trụ Thẳng Modun 2
Bánh Răng Trụ Thẳng Modun 2
Bánh Răng Trụ Thẳng Modun 3
Bánh Răng Trụ Thẳng Modun 3
Bánh Răng Trụ Thẳng Modun 4
Bánh Răng Trụ Thẳng Modun 4
Bánh Răng Trụ Thẳng Modun 2,5
Bánh Răng Trụ Thẳng Modun 2,5
Bánh Răng Chủ Động Trụ Thẳng Cho Động Cơ Modun 1,5
Bánh Răng Chủ Động Trụ Thẳng Cho Động Cơ Modun 1,5
Bánh Răng Chủ Động Trụ Thẳng Cho Động Cơ Modun 2
Bánh Răng Chủ Động Trụ Thẳng Cho Động Cơ Modun 2
Bánh Răng Chủ Động Trụ Thẳng Cho Động Cơ Modun 3
Bánh Răng Chủ Động Trụ Thẳng Cho Động Cơ Modun 3
Bánh Răng Chủ Động Trụ Thẳng Cho Động Cơ Modun 2,5
Bánh Răng Chủ Động Trụ Thẳng Cho Động Cơ Modun 2,5
Bánh Răng Trụ Thẳng Cho Động Cơ Modun 1 Kiểu M20T
Bánh Răng Trụ Thẳng Cho Động Cơ Modun 1 Kiểu M20T
Bánh Răng Côn 90 Độ Modun 1.5
Bánh Răng Côn 90 Độ Modun 1.5
Bánh Răng Côn 90 Độ Modun 2
Bánh Răng Côn 90 Độ Modun 2
Bánh Răng Côn 90 Độ Modun 2.5
Bánh Răng Côn 90 Độ Modun 2.5
Bánh Răng Côn 90 Độ Modun 3
Bánh Răng Côn 90 Độ Modun 3

Bánh Răng Trụ Thẳng Modul 5 – Bánh Răng Công Nghiệp Tải Nặng, Độ Bền Cao

1. Cấu tạo và chất liệu:

  • Loại răng: Bánh răng trụ thẳng (Spur Gear) – răng được bố trí song song, vuông góc với trục, đảm bảo truyền động mượt mà, chính xác và dễ lắp ráp.

  • Modul: M5 – Modul 5 nghĩa là khoảng cách giữa các răng trên vòng chia là 5mm. Đây là loại modul lớn, dùng cho hệ thống truyền động tải trọng lớn hoặc tốc độ chậm nhưng yêu cầu lực mô-men cao.

  • Chất liệu phổ biến:

    • Thép C45/S45C: Phổ biến cho các ứng dụng cơ khí vừa và lớn.

    • Thép hợp kim (20CrMnTi, 40Cr): Có khả năng chịu lực, chịu mài mòn tốt, thường qua xử lý nhiệt (tôi, tôi cao tần, thấm cacbon).

    • Thép không gỉ, nhôm hoặc đồng: Tùy theo môi trường sử dụng, ví dụ trong ngành thực phẩm, y tế hoặc môi trường ăn mòn.

  • Xử lý bề mặt: Tôi cảm ứng, thấm cacbon, mạ kẽm, mài răng CNC hoặc mạ crom để tăng độ cứng, giảm hao mòn và tăng tuổi thọ.

2. Thông số kỹ thuật cơ bản (tham khảo):

  • Modul: M5

  • Số răng (z): Linh hoạt: 10, 12, 15, 20, 25, 30, 40, 60, 80...

  • Đường kính vòng chia (d): d = m × z = 5 × z

  • Đường kính ngoài (da): da = m × (z + 2)

  • Bề rộng mặt răng (b): 30mm – 100mm tùy thiết kế

  • Lỗ trục (bore): Có thể khoan lỗ trơn, lỗ then, hoặc khoan ren tùy theo yêu cầu

  • Tiêu chuẩn chế tạo: DIN 3962, JIS B1702 hoặc theo bản vẽ kỹ thuật riêng

3. Ứng dụng:

  • Bánh răng Modul 5 được sử dụng trong các hệ thống cơ khí truyền lực lớn và bền bỉ, tiêu biểu như:

    • Máy móc công nghiệp nặng: Máy cán, máy ép, máy khai thác khoáng sản

    • Hộp số tải trọng lớn, cơ cấu nâng/hạ, tời kéo

    • Thiết bị cơ khí trong sản xuất thép, xi măng, gỗ, nhựa

    • Máy công trình, xe chuyên dụng, hệ thống truyền động robot tải lớn

4. Ưu điểm nổi bật:

  • Truyền mô-men xoắn lớn: Modul 5 phù hợp cho những ứng dụng có tải trọng nặng và yêu cầu lực truyền động cao.

  • Độ bền cao: Với xử lý nhiệt và vật liệu cứng, bánh răng có thể vận hành bền bỉ trong môi trường làm việc khắc nghiệt.

  • Gia công chính xác: Bề mặt răng được phay hoặc mài CNC, đảm bảo ăn khớp chính xác, giảm tiếng ồn, giảm hao mòn.

  • Đa dạng lựa chọn: Có thể đặt theo yêu cầu về kích thước, số răng, vật liệu hoặc loại lỗ trục.

5. Bảo quản và sử dụng:

  • Bôi trơn đầy đủ bằng dầu hoặc mỡ chuyên dụng để giảm ma sát, tăng hiệu suất và kéo dài tuổi thọ.

  • Đảm bảo tâm ăn khớp đúng kỹ thuật, tránh làm lệch trục hoặc hư răng khi truyền động.

  • Vệ sinh định kỳ, tránh bụi bẩn, dị vật làm mòn hoặc gãy răng bánh răng.

  • Lưu trữ ở nơi khô ráo, thoáng mát nếu chưa sử dụng hoặc chưa lắp đặt.








Hỏi, đáp về sản phẩm

Nhận xét về sản phẩm
0/5
  • 1
    0 đánh giá
  • 2
    0 đánh giá
  • 3
    0 đánh giá
  • 4
    0 đánh giá
  • 5
    0 đánh giá
Chọn điểm đánh giá:
SẢN PHẨM ĐÃ XEM
okbuy
Bu lông đầu gắn bi BCHL
Liên hệ
Bu lông đầu gắn bi BCHL... đa dạng các kích thước theo nhu cầu của khách hàng, có khả năng chống ăn mòn rất cao và các ưu điểm vượt trội khác như: tính dẻo, tính hàn, tốc độ hóa bền rèn, khả năng hóa bền.

Giấy Chứng Nhận: Tiêu chuẩn ISO 9001, Certificate, Test report, Giấy chứng nhận hàng đạt chuẩn quốc gia,
Các Kích thước có thể cung cấp: Lựa chọn mẫu theo bảng thông số kỹ thuật bên trong phần chi tiết sản phẩm

vật liệu inox: 201, 304 hoặc 316 tùy theo nhu cầu của khách hàng
Sản Xuất: Trung quốc đại lục




Đầu Nối PEG Nén Khí
Liên hệ
Đầu Nối Khí PEG  là một thiết bị không thể thiếu trong các ngành công nghiệp. Quá trình tiết lưu thường đi kèm với sự giảm hiệu suất của chất môi giới điều này là có hại. Đôi khi người ta cũng cần tạo ra các quá trình tiết lưu để điều chỉnh công suất của các thiết bị sử dụng hơi nước.
Vòng bi SKF 24120
2,740,000đ
2,490,000đ

 Vòng bi SKF 24120

+ Đường kính trong vòng bi (d) : 100mm
+ Đường kính ngoài vòng bi (D) : 165mm
+ Độ dày vòng bi (B) : 65mm
+ Tốc Độ: 2400~3200 Vòng/phút
+ Trọng lượng : 5,5kg

+ Thương hiệu: SKF

+ Bảo hành: 6 tháng

Máy Mài Dao Phay Ngón EG
30,984,000đ
25,820,000đ

Tên Sản Phẩm: Máy Mài Dao Phay Ngón EG

Xuất Xứ: China

Số Sản Phẩm: SG-312 / SG-420

Phạm Vi Mài: 3-12mm / 4-20mm

Số Lượng Các Cạnh Mài: Máy Khoan Đáy Phẳng Có Thể Mài 2/3/4 Cạnh

Kích Thước Bánh Xe: 80,3 x 10,3 x 18 (mm)

Kích Thước Cơ Học: 240x240x250 (mm)

Ứng Dụng: Thích Hợp để Mài Máy Cắt Phẳng Thép Vonfram

Bảo Hành: 6 Tháng



Bộ Lọc Khí AFR
480,000đ
440,000đ

Bộ Lọc Khí AFR1500, AFR2000

Thương hiệu: Airtac

Bảo hành: 6 tháng

Vòng bi SKF 22215
1,230,000đ
1,120,000đ

Vòng bi SKF 22215

+ Đường kính trong vòng bi (d) : 75mm
+ Đường kính ngoài vòng bi (D) : 130mm
+ Độ dày vòng bi (B) : 31mm
+ Tốc Độ: 4800~6300 r/min
+ Trọng lượng 1,7kg

+ Thương Hiệu: SFK

+ Bảo hành 6 tháng

Khớp Nối Hoa Thị GR
80,000đ
70,000đ

Mô-men xoắn: 22,4 ~ 2500NM

Độ mòn: < 0,05cm3 / 1,61km

Độ cứng của sản phẩm: 92A ±2

Thương hiệu: Bang Jies

Mô hình: GR

Bảo hành: 6 Tháng

Gối Đỡ Vòng Bi ASAHI UCT
150,000đ
140,000đ
Vỏ vòng bi UCT được đúc bằng hợp kim gang chịu lực,khá bên,ít nứt khi bị va đập mạnh. Vòng bi UC phía trong được chế tạo bằng hợp kim thép đặc biệt của hảng ASAHI, vừa có tính dẻo,vừa chịu được sự mài mòn cao, giản nở nhiệt tốt.
+HOLINE: 0947987668 / 0962116853 (để được tư vấn tốt nhất)
Vòng bi SKF 21315
2,320,000đ
2,110,000đ

Vòng bi SKF 21315

+ Đường kính trong vòng bi (d) : 75mm
+ Đường kính ngoài vòng bi (D) : 160mm
+ Độ dày vòng bi (B) : 37mm
+ Tốc Độ: 4000~5600 r/min
+ Trọng lượng :3.8kg
+ Thương hiệu: SKF

+ Bảo hành: 6 tháng

Đầu Nối Khí Nén
Liên hệ

Đầu Nối Khí Nén dùng để nối ống khí nén với nhau, hoặc nối ống khí nén với các thiết bị như van khí nén, xi lanh khí nén, đồng hồ đo áp suất...

Vòng bi SKF 61810-2RS
308,000đ
280,000đ

Vòng bi cầu SKF 61810-2RS

+ Đường kính trong vòng bi (d) : 50mm
+ Đường kính ngoài vòng bi (D) : 65mm
+ Độ dày vòng bi (B) : 7mm

+ HOLINE: 0947987668 / 0962116853 (để được tư vấn tốt nhất)
Đầu Panme Có Vít Tự Khóa
590,000đ
540,000đ

Đầu panme vi sai  có vít tự khóa có các loại kiểu đầu tròn và đầu phẳng,

khoảng đo khác nhau từ 0-6,5mm, 0-13mm và 0-25mm tùy theo yêu cầu và mục đích sử dụng.

Trên thân có tay vít tự khóa kiểu vít và kiểu phẳng tròn

Thương Hiệu: SYATEK

Xuất sứ: China

Bảo hành: 12 Tháng



Vòng bi SKF 22313
2,150,000đ
1,950,000đ

Vòng bi SKF 22313

+ Đường kính trong vòng bi (d) : 65mm
+ Đường kính ngoài vòng bi (D) : 140mm
+ Độ dày vòng bi (B) : 48mm
+ Tốc Độ: 3800~5000  r/min
+ Trọng lượng 3,5kg

+ Thương hiệu SKF

+ Bảo hành 6 tháng

Con trượt IKO LRXSG
Liên hệ

Tên Sản Phẩm: Con trượt IKO

Model: LRXSG 15, LRXSG 20, LRXSG 25, LRXSG 30

Thương Hiệu: IKO

Chất Liệu: Thép Chịu Lực

Xuất Xứ: Japan

Bảo Hành: 6 Tháng



Bánh Răng Trụ Thẳng Modun 5
Tình trạng :  Còn hàng
Giá bán: 264,000đ (317,000đ)
Thành tiền:
264,000đ
(317,000đ)

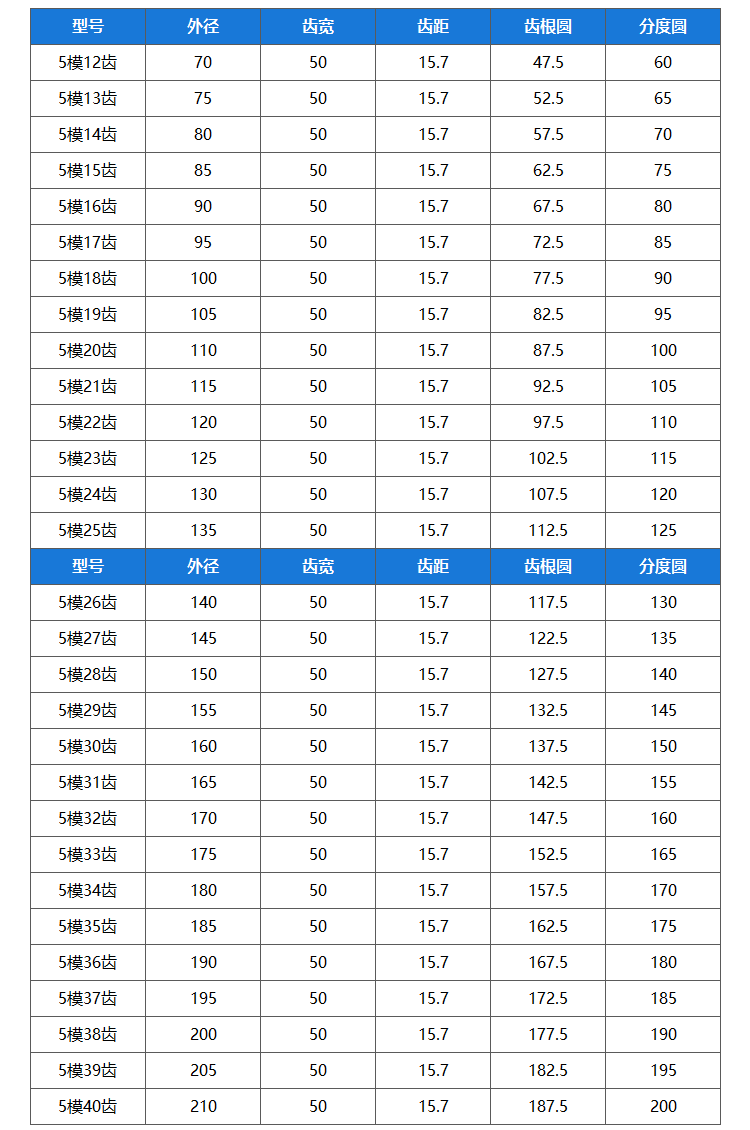

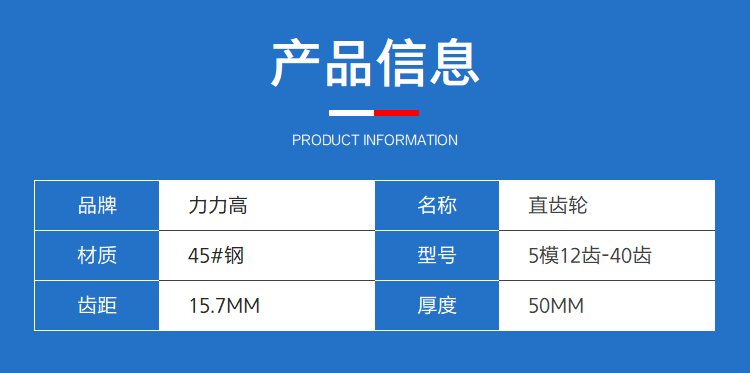

Thông Số Bánh Răng Trụ Răng Thẳng Modun 5
