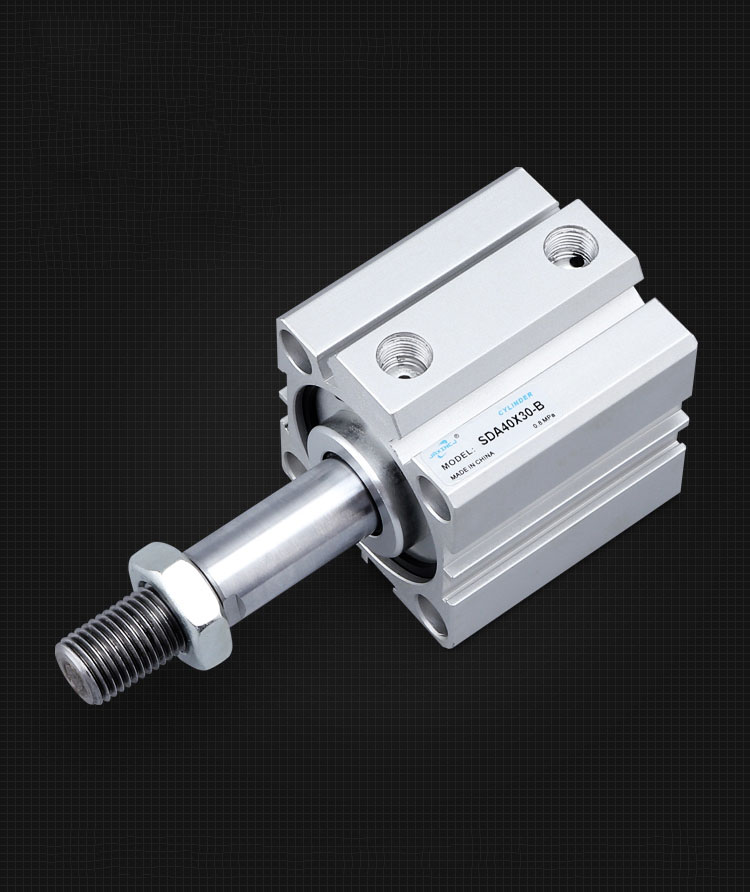

Xi lanh khí nén SDA ren ngoài có các kích thước bore size 12, 16, 20, 25 đến 100 với các hành trình từ 5, 10, 15, 20 đến 130 ngoài ra xi lanh kiểu SDA lại phân ra loại có từ tính và không có từ tính.
Xi Lanh Khí Nén SDA, SDAS (loại có từ tính) là loại xi lanh mỏng gọn, có thể làm dạng ren, dạng trơn, ren trong, ren ngoài phù hợp với nhiều loại cách lắp ghép, gọn nhẹ dễ lắp đặt giảm kích thước thiết kế đóng gói và vận chuyển
-
1
0 đánh giá
-
2
0 đánh giá
-
3
0 đánh giá
-
4
0 đánh giá
-
5
0 đánh giá
1. Hỗn hợp polytetrafluoroethylen (PTFE) và chì (Pb) 0,01 ~ 0,03mm, một vật liệu chống mài mòn, có thể tạo thành màng chuyển trong quá trình vận hành để bảo vệ trục ngược.
2. Lớp bột đồng 0,2 ~ 0,3mm cải thiện độ bền liên kết của PTFE / Pb và tấm thép, đồng thời có khả năng chịu tải và chống mài mòn tốt. Đồng thời, đồng là vật liệu dẫn nhiệt rất tốt, có thể truyền nhanh nhiệt lượng sinh ra trong quá trình hoạt động của ổ trục.
3. Thép cacbon thấp 0,7 ~ 2,3, cải thiện khả năng chịu lực và hiệu ứng truyền nhiệt.
4. Lớp mạ đồng / thiếc, lớp mạ đồng 0,008mm, lớp mạ thiếc 0,005mm để ổ trục có chức năng chống ăn mòn tốt.
.jpg&w=360&h=360&r=0)
+ Đường kính trong vòng bi (d) : 110mm
+ Đường kính ngoài vòng bi (D) : 240mm
+ Độ dày vòng bi (B) : 50mm
+ Thương hiệu: SKF
+ Bảo hành: 6 tháng
Tên Sản Phẩm: Hộp Giảm Tốc Servo PLE
Thương Hiệu: Powmax
Model: PLE60, PLE90, PLE120, PLE160
Xuất Xứ: China
Bảo Hành: 6 Tháng
Tên Sản Phẩm : Vòng Bi Một Chiều SKF
Mã sản phẩm : CSK8 CSK10, CSK12, CSK15, CSK17, CSK20, CSK25, CSK30, CSK35, CSK40P
Thương hiệu : SKF
Bảo hành: 6 Tháng
+ Thương hiệu : NSK
+ Xuất sứ : JAPAN
+ Đường kính trục : 220mm
+ Đường kính ngoài : 340mm
+ chiều cao : 56mm
+ Bảo hành: 6 tháng
+ Thương hiệu : NSK
+ Xuất sứ : JAPAN
+ Đường kính trục : 30mm
+ Đường kính ngoài : 55mm
+ chiều cao : 13mm
+ Bảo hành: 6 tháng
Thông Tin Sản Phẩm
- Xi lanh khí nén compact là sự lựa chọn tối ưu cho nhu cầu điều khiển các hoạt động của một hệ thống dây truyền sản xuất tự động hóa hiện nay , Sản phẩm được biết đến với thiết kế chắc chắn , độ bền cao , hoạt động ổn định
- Sự tối ưu về thiết kế nhỏ gọn thích hợp cho nhiều vị trí lớn nhỏ , góc cạnh khác nhau . Cấu tạo đơn giản giúp quá trình hoạt động dễ dàng , đảm bảo an toàn cao cho người sử dụng
- Toàn bộ thân xi lanh được làm từ thép nguyên chất không gỉ , thanh trục piston được gia công tỉ mỉ mài nhăxn đến từng chi tiết
Thông số kỹ thuật và catalogue xi lanh khí nén AIRTAC SDA20, SDA20S
Xi lanh khí nén AIRTAC SDA25 là loại xi lanh compact có đường kính phi 20mm
Kích thước cổng: ren M5 x 0.8
Áp suất : 0,1~1MPa
Nhiệt độ: -20 ~ 70 độ C
Hãng sản xuất: AIRTAC (Đài Loan)
Những hình ảnh dưới đây là tài liệu về xi lanh khí nén AIRTAC SDA (không nam châm từ), SDAS (có nam châm từ)
Các tính năng và thông số kỹ thuật xi lanh khí nén AIRTAC SDA (không nam châm từ), SDAS (có nam châm từ)
Tùy theo nhu cầu sử dụng mà ben hơi khí nén có các kích thước và hành trình khác nhau, dưới đây là những thông số giúp chúng ta hiểu rõ hơn về các hành trình của xi lanh khí nén AIRTAC series SDA, SDAS
Bảng thông số hành trình của các ben hơi SDA và SDAS
Cách lựa chọn xilanh khi tính toán
Xi lanh SDA là loại không có từ (nam châm từ)
Xi Lanh SDAS là loại có từ (nam châm từ), loại này sẽ dài hơn so với loại SDA không có từ, được sử dụng kết hợp với cảm biến từ xilanh.
Dưới đây chúng tôi mô tả ví dụ về cách lựa chọn và tính toán thông số của một loại xilanh khí nén SDA
Các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SDA25, SDAS25 và cách tính kích thước của xi lanh.
Khi lựa chọn xi lanh AIRTAC SDA và SDAS thì chúng ta cần lưu ý đến 2 loại như sau:
Loại ren trong (Female Thread)
Loại ren ngoài (Male Thread) loại này trên model có thêm kí hiệu là B, ví dụ: SDA25x50-B (B kí hiệu của ren ngoài, ngược lại không có B là ren trong)
cách lựa chọn kích thước xi lanh khí nén AIRTAC SDA25, SDAS25 ren trong (Female Thread)
Ở đây mình giới thiệu về ben hơi khí nén AIRTAC SDA25x50 là loại ren trong (Female Thread) (phi 25mm hành trình 50mm) thì tính toán xi lanh khí nén như sau:
Tổng chiều dài của xi lanh SDA25x50 (loại ren trong, không từ) đang ở vi trí ban đầu (đang rút lại) thì ta có công thức:A (cột standard)+ Stroke (hành trình) = 27 + 50= 77mm (thông qua bản vẽ xi lanh khí nén trên mình có thể cho được kết quả của chiều của xi lanh AIRTAC SDA25x50).
Tổng chiều dài của xi lanh SDAS25x50 (loại ren trong, có từ) đang ở vi trí ban đầu (đang rút lại) thì ta có công thức: A (cột magnet)+ Stroke (hành trình) = 37 + 50= 87mm (như vậy có cùng hành trình và kích thước thì xi lanh có từ SDAS sẽ dài hơn xi lanh không từ SDA là 10cm)
Tổng chiều dài của xi lanh SDA25x50 đang thụt ra hết hành trình thì ta có cách tính là:A (cột standard) +Stroke (hành trình) + Stroke (hành trình) = 27 + 50 + 50= 127mm ( vậy là chỉ cần tham khảo hình trên là chúng ta có thể tính ra được các kích thước của xi lanh khí nén AIRTAC SDA25x50).
Tổng chiều dài của xi lanh SDAS25x50 đang thụt ra hết hành trình thì ta có cách tính là: A (cột magnet) +Stroke (hành trình) + Stroke (hành trình) = 37 + 50 + 50= 137mm ( (như vậy có cùng hành trình và kích thước thì xi lanh SDAS (có từ) sẽ dài hơn xi lanh SDA (không từ) là 10cm)
Cách lựa chọn kích thước xi lanh khí nén AIRTAC SDA25, SDAS25 ren ngoài
Đối với loại xi lanh SDA25x50-B là ren ngoài thì phần đầu dài hơn so với loại ren trong và cách tính cũng rất đơn giản.
Tổng chiều dài của xi lanh SDA25x50 (loại ren ngoài, không từ) đang ở vi trí ban đầu (đang rút lại) thì ta có công thức: A (cột standard) + Stroke (hành trình) + H + M = 27 + 50 + 15 + 3 = 95mm (thông qua bản vẽ xi lanh khí nén trên mình có thể cho được kết quả của chiều của xi lanh AIRTAC SDA25x50 (loại ren ngoài, không từ).
Tổng chiều dài của xi lanh SDAS25x50 (loại ren ngoài, có từ) đang ở vi trí ban đầu (đang rút lại) thì ta có công thức: A (cột magnet) + Stroke (hành trình) + H + M = 37 + 50 +15 + 3= 105mm (như vậy có cùng hành trình và kích thước thì xi lanh có từ SDAS sẽ dài hơn xi lanh không từ SDA là 10cm)
Mình đã giới thiệu xong các kích thước cũng như cấu tạo xy lanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SDA, SDAS cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SDA, SDAS.
Với cách tính trên mình có thể áp dụng tính kích thước cho các xi lanh AIRTAC SDS12, SDAS12, SDS16, SDAS16, SDS20, SDAS20, SDS25, SDAS25, SDS32, SDAS32, SDS40, SDAS40, SDS50, SDAS50, SDS63, SDAS63, SDS80, SDAS80, SDS100, SDAS100.
