Đầu kẹp nối nhanh bích inox DN8, DN10, DN15, DN20, DN25, DN32, DN40

Tình trạng : Còn hàng

Mã hàng: 3497

Giá bán: 453,600đ ~~(498,960đ)~~

Thương Hiệu: Chensheng

Chất Liệu: Inox 304

Model: DN8, DN10, DN15, DN20, DN25, DN32, DN40

Xuất Xứ: China

Bảo Hành: 6 Tháng

Số lượng:

Thành tiền:

453,600đ

Thành tiền:

453,600đ

~~(498,960đ)~~

SẢN PHẨM TƯƠNG TỰ

Ống Mềm Inox 304 Ruột Gà Đầu Tháo Lắp Nhanh

Khớp Nối Ống Mềm Inox Mặt Bích Bù Kích Thước Phủ PTFE Chịu Hóa Chất

Khớp Nối Ống Mềm Inox Mặt Bích Bù Kích Thước

Đầu Nối Nhanh Ống Mềm inox 304

Kép đầu nối ren inox 304

Đầu Kẹp Nối Nhanh Inox

Ống Mềm Inox Chịu Nhiệt Kiểu Góc 90 Độ

Cút góc 90 độ côn lồi ren ngoài

Kẹp ống khớp nối nhanh cho ống DN8, DN10, DN15, DN20, DN25

Ống Teflon bọc inox chịu áp và nhiệt độ cao

Đầu Nối Ống Inox Góc Vuông 90 Độ

Van Bi 3 Chiều Áp Suất Cao

Đầu Nối Ống Inox Thẳng Một Đầu Ren

Khớp Nối Mềm Inox Mặt Bích

Khớp Nối Mềm Inox Lắp Ren

Khớp Nối Mềm Inox Đầu Tháo Nhanh

Ống Mềm Inox Chịu Nhiệt

Ống Mềm Inox Chịu Nhiệt Đầu Kết Nối Rắc Co

Kép Côn Đầu Nối Ren Ngoài inox 304

SẢN PHẨM LIÊN QUAN

Cút Góc Khí Nén SMC Loại KJL

Van điện từ YSV-040-10

Van đạp chân khí nén FV320, FV420

Van Điện Từ Máy Tạo Hạt Trục Vít G3/8, G1/2 Điện Áp 220V Hoặc DC24V

Cuộn Dây Van Xung Điện Từ 230VAC 17VA 24VDC 17W

Xi Lanh Khí Nén SDA

Cuộn dây van điện từ Loại HM2 220V~230V 8W AC220V 380V

Van Tiết Lưu Khí Nén LSA Phi 4 6 8 10 12

Ống Tuy Ô Thủy Lực

Van Điện Từ Thường Đóng Áp Suất Cao 8Mpa

Van Điện Từ Khí Nén 4V110-06/AC220V/DC24V/DC12V

Van Khí Nén SMC VNB

Xi Lanh Kẹp Khí Nén Xoay 90 Độ SRC25, SRC32, SRC40, SRC50, SRC63

Đầu Nối Ống Dầu Thủy Lực

Đầu Nối Nhanh Khí Nén

Đầu Nối Ống Dầu Thủy Lực Đầu Bi Tròn Kiểu Q

Van Điện Từ SMC VX210

Đầu Nối Khí Nén

Đầu Nối Ống Thủy Lực Góc 90 Độ

Xi Lanh Khí Nén Trục Đôi TN

Đầu Nối Nhanh Bằng Nhựa Chống Hóa Chất PPH

Bộ Lọc Khí GAC

Xi Lanh Thủy Lực Hạng Nặng HOB

Bộ Lọc Khí Nén Airtac BFR

Xi Lanh Thủy Lực Hạng Nặng MOB

Xi Lanh Kẹp Khí Nén MHZ Cao Cấp , Chính Hãng

Xi Lanh Khí Nén TDA Chính Hãng

Bộ Lọc Khí Nén BR

Xi Lanh Quay Airtac HRQ2, HRQ3, HRQ7, HRQ10, HRQ20, HRQ30, HRQ50, HRQ70, HRQ100, HRQ200A

Bộ Lọc Khí Nén GR

Xi Lanh Khí Song Song MHL2-10D, MHL2-16D, MHL2-20D, MHL2-25D, MHL2-32D, MHL2-40D

Bộ Lọc Khí Nén GC

Bàn Trượt Khí Nén MXH/HLH6X5X10X15X20X25X30X40X50X60-S

Bộ Lọc Khí Nén AC

Van Điện Từ Thường Đóng Airtac 2W030-08 DC24V

Xi lanh Trượt Song Song Khí Nén SMC MHF2-8D, MHF2-12D, MHF2-16D, MHF2-20D, MHF2-D1, MHF2-D2, MHF2-DR

Bộ Lọc Khí Nén BC

Van Điện Từ Thường Đóng 12V, 24V, 220V

Xi Lanh Bàn Quay Cánh Gạt MDSUB, MSUB

Bộ Lọc Khí Nén GL

Van Điện Từ Van Xả Tự Động Hẹn Giờ

Xi Lanh Bàn Xoay SMC Loại CRQ2BS CDRQ2BS

Bộ Lọc Khí Nén GFR

Xi Lanh Xoay Góc SMC CRB2BW10, CDRB2BW

Bộ Lọc Khí Nén GFC

Xi Lanh Quay Cánh CRB1BW, CDRB1BW

Bộ Lọc Khí Nén AR

Xi Lanh Dẫn Hướng Không Trục Ghép Từ Tính CY1, CY1S, CY1H, CY1L

Bộ Lọc Khí Nén Airtac SDR

Xi Lanh Dẫn Hướng Không Trục Ghép Từ Tính CY1B

Van Điện Từ SMC SY7000

Bộ Đôi Xi Lanh Không Trục Từ Tính SMC CY1R / CY3R20-100/200/300/400/500/600/700/800

Van Điện Từ SMC SY5000

Xi Lanh Khí Dẫn Hướng SMC CY1L

Van Điện Từ SMC SY3000

Xi Lanh Khí Dẫn Hướng SMC CY1S

Van Điện Từ SMC SY9000

Xi Lanh Khí Dẫn Hướng SMC OSP

Xylanh AIRTAC RMS40

Xy Lanh Khí MY1B

Van Điện Từ Thủy Lực DBW

Xy Lanh Khí Bàn Trượt Từ Tính MY1M

Xy Lanh Bàn Trượt Dẫn Hướng SMC MY1H

Xy Lanh Bàn Trượt Dẫn Hướng SMC MY3B

Xy Lanh Bàn Trượt Dẫn Hướng SMC RMH

Van Tỷ Lệ Điều Áp SMC ITV1050, ITV2050, ITV3050-312L, 012N

Xi Lanh Compact SDA Ren Ngoài

Đồng Hồ Cảm Biến Áp Suất SMC ISE30A, ZSE30AF-01-N-L, P, A, C, ML

Xi Lanh Khí SMC Bàn Trượt MXQ6, MXQ8, MXQ12, MXQ16, MXQ20, MXQ25

Xi Lanh Khí Nén SDA Ren Trong

Xi Lanh Kẹp Airtac Hành Trình TWH

Xi Lanh Khí Nén SC

Xy Lanh Trượt Khí Nén Chính Xác SMC MXP

Xi Lanh Khí Nén Tròn MAL

Xi Lanh Thủy Lực Khí Nén Tùy Chỉnh Tăng Áp MPT

Xi Lanh Hai Đầu Chỉnh SCJ

Xy Lanh Bàn Trượt AIRTAC HLQ12 Độ Chính Xác Cao

Xi Lanh Kiểu Đòn Bẩy ALC25, ALC32, ALC40, ALC50, ALC63, ALC80, ALC100

Cảm Biến Xi Lanh CS1-F, CS1-U, CS1-S, CS1-G, CS1-J

Xi Lanh Dẫn Hướng MGPM

Van Điện Từ SMC SY5120, SY5220, SY5320

Cảm Biến Xi Lanh CMSG, DMSG, CMSH, CMSJ, CMSE-020-W

Xi Lanh Khí Nén Kẹp Xoay 90 Độ ACK25, ACK32, ACK40, ACK50, ACK63

Van Điện Từ SMC SY7260

Cảm Biến Xi Lanh 3C- D-A93, D-Z73, D-C73, D-M9B, M9N, M9P, D-F8P, F8NL

Xi Lanh Kẹp Quay Khí Nén MKB

Van Điện Từ SMC VQZ125B, VQZ115R, VQZ1151B, VQZ1150

Bộ Lọc Khí Nén GRV

Xi Lanh Xoay Khí Nén MSQB

Van Điện Từ SMC VQZ332, VQZ312, VQZ3121

Xi Lanh SMC CDU6-5S, 10S, 15S, 20S, 25S

Van Điện Từ SMC SY3120, SY3220, SY3320

Van Điện Từ SMC VFS3100, VFS3200, VFS3400, VFS3500

Van Điện Từ SMC VFS1120 , VFS1220, VFS1320, VFS1420, VFS1520

Van Điều Áp STNC TR2000-02, 3000-03, 4000-04, 5000-10

Bộ Lọc Khí AFR

Van Điện Từ SMC VZD1151, VZD1121

Đầu Nối Nhanh Kiểu PC4, PC6, PC8, PC10, PC12

Bộ Lọc Điều Áp AW2000-02 , AW3000-03 , AW4000-04

Van Điện Từ SMC VP342, VP500, VP700, VP717

Đầu Nối Khí Nén SMC Loại KJS3, KJS4, KJS6

Xi Lanh Khí MGPMJ12 / 16/20/2532

Đầu Nối Nhanh Khí Nén Mini SMC Loại KQ2S04, KQ2S06, KQ2S08, KQ2S10

Xi Lanh Khí Nén Inox 304 SC 32 40 63 80 100 125

Cảm Biến Từ Xi Lanh Khí Sensor CS1-FMUJG

Đầu Nối Nhanh Khí Nén SMC Loại KQ2H03, KQ2H04, KQ2H06

Cảm Biến Từ Xi Lanh Sensor SMC D-A90, D-A93, D-A96

Đầu Nối Nhanh Khí Nén SMC Loại KJH03, KJH04, KJH06

Bộ Đầm Rung Khí Nén AH-SK-ZC-SX30/40/60/80

Đầu Giảm Thanh Khí Nén BSL, 01, 02, 03, 04, 05, 06 Điểm

Cút Nối Góc Đầu Nối Nhanh Khí Nén SMC Kiểu PL4, PL6, PL8

Van Tiết Lưu SMC SL04, SL06, SL08, SL10, SL12, SL16

Van Điều Chỉnh Lưu Lượng SMC AS1201F, AS2201F, M3/M5/01/02-03/04/06

Cút nối góc khí nén SMC KJW03, KJW23, KJW04, KJW06

Cút Nối Góc Khí Nén SMC KQ2W04, KQ2W06, KQ2W08, KQ2W10, KQ2W12

Van tiết lưu SMC khí nén ASA04, ASA06, ASA08, ASA10, ASA12

Van tiết lưu khí nén SMC Kiểu HVFF04, HVFF06, HVFF08, HVFF10, HVFF12

Bơm Thủy Lực NACHI PVS

Cút Góc Khí Nén SMC Kiểu PLF4, PLF6, PLF8, PLF10, PLF12

Bơm Thủy Lực NPARKER PV16 20 32 40 46 63 71 80 92 140 180

Đầu Nối Nhanh Khí Nén SMC Kiểu PCF4, PCF6, PCF8, PCF10, PCF12

Xi Lanh Khí Nén Fujikura FCS1610S0, FCS1610S1

Van Điện Từ Thủy Lực DSG

Van Điện Từ Thủy Lực 4WE6E

Xi Lanh Khí Nén Inox 304 SC100 x 125 x 150

Bơm Thủy Lực VOITH

Bơm Thủy Lực REXROTH

Bơm Thủy Lực PARKER

Bộ Lọc Khí Ba AC1000,2000,3000,4000,5000 Kết Hợp AF1000,2000,3000,4000,5000 AR1000,2000,3000,4000,5000,AL1000,2000,3000,4000,5000

Bộ Lọc Khí Nén AIRTAC (Lọc Đơn Ren)

Bộ Lọc Khí Nén AIRTAC AC2000 (Lọc Hơi Nước Máy Nén Khí, Ren 13)

Giảm Chấn Thủy Lực SMC RB, RBC

Bộ Lọc Khí Nén AIRTAC AFC2000

Bộ Cấp Dầu Khí Nén AIRTAC AL2000 (Bộ Bôi Trơn Ren 13mm)

Bộ Lọc Khí Nén AIRTAC GC200

Van Điều Chỉnh Áp Suất Khí Nén AirTAC SR200-08

Van Tỷ Lệ Lưu Lượng Yuci Yuken EFG, EFBG-03-60, 03-125, 03-160

Xi lanh khí nén SMC CXSJM6, 10, 15, 20, 25, 32

Van Điện Từ Điều Hướng Yuci Yuken DSG-01

Van Chống Lún Modular Yuci Yuken MP-04 Series

Xi Lanh Khí Nén Kẹp Xoay 90 Độ ACKD25, ACKD32, ACKD40, ACKD50, ACKD63

Xi Lanh Khí Nén Kẹp MRHQ 10D 16D 20D 25D-90S-180S-N-M9N

Van Chỉnh Lưu Lượng Modular Yuci Yuken MS-04 Series

Xi Lanh Khí Nén Kẹp 2 Chấu MHS2 16D3, 20D4, 25D, 32D, 40D, 50D, 63D

Van Điện Từ Điều Hướng Yuci Yuken DSG-03

Van Điện Từ Điều Hướng 2 Tầng Yuci Yuken DSHG

Xi Lanh Khí Nén Kẹp 3 Chấu MHS3 16D3, 20D4, 25D, 32D, 40D, 50D, 63D

Van Tỷ Lệ Lưu Lượng Yuci Yuken EF(C)G

Xi Lanh Khí Nén Kẹp 4 Chấu MHS416D3, 20D4, 25D, 32D, 40D, 50D, 63D

VAN TỶ LỆ ÁP SUẤT YUCI YUKEN ERBG-06/10 SERIES

Xi Lanh Khí Nén Kẹp MHY2 10D 16D 20D 25D

Bộ Rung Khí Nén GT8, GT10, GT16, GT20, GT25, GT36, GT48

Xi Lanh Bàn Trượt MXS6, MXS8, MXS12, MXS16, MXS20, MXS25

Xi lanh bàn trượt HLS6, HLS8, HLS12, HLS16, HLS20, HLS25

Van Tay Gạt Khí Nén 4H210-06, 4H210-08, 4H310-08, 4H310-10

Van Điện Từ TKC Hàn Quốc HPW2140

Van điện từ CKD ADK11

Van điện từ CKD AB41, AB31

Xi Lanh Khí Nén SCJ32, SCJ40, SCJ50, SCJ63, SCJ80, SCJ100

Van Trễ Khí Nén SMC VR2110-01

Xi Lanh Kẹp Kiểu Đòn Bẩy JGL25/JGL32/JGL40/JGL50/JGL63

Van Giảm Áp Chính Xác Cao Bằng Khí Nén IR

Xi lanh Khí Quay Góc 90 Hoặc 180 Độ QGK63, QGK80, QGK100, QGK125

Xi Lanh Vách Ngăn Máy In CD85N12-0017-CFK

Đầu Nối Ống Thủy Lực Cong 90 Độ

Bộ Lọc Điều Chỉnh Áp Suất SMC AW

Bộ Lọc SMC Kiểu AC

Van Điều Chỉnh Ấp Suất SMC AR1000, 2000, 3000, 4000

Xi Lanh Bản Lề Khí Nén Lật 90 Độ Kiểu HC

Bộ thoát Nước Tự Động SMC AD

Cảm Biến SMC D-M9B, D-M9N, D-M9P

Máy tạo chân không SMC ZK2A

Cảm Biến SMC D-Z73 D-C73 D-A73 D-A54

Cảm Biến SMC D-F8B D-F8N D-F8P

Cảm Biến Áp Suất SMC ISE30A-01

Cảm Biến Áp Suất SMC ZSE30A-01

Cảm Biến Áp Suất SMC ZSE-AF

Xi Lanh Khí Nén Fujikura FCS

Xi Lanh Khí Nén Fujikura FCD

Van Điều Áp Fujikura RP

Bộ Lọc Khí Nén SMC Kiểu AW

Van Xả Nước Tự Động Máy Nén Khí ADTV-80, ADTV81

Van Xả Nước Tự Động Máy Nén Khí WBK-20

Đầu Nối Nhanh Khí Nén SMC Loại KQ2R

Đầu Nối Nhanh Khí Nén SMC Loại KQ2E

Cút Nối Kiểu Siết Ren Vít PC

Cút Nối Kiểu Siết Nhanh Chân Ren Vít PL

Van Điện Từ Khí Nén SY3220-5M0Z-C6 SMC

Mô tả chi tiết về Đầu kẹp nối nhanh bích inox (DN8 - DN40)

1. Định nghĩa

Đầu kẹp nối nhanh bích inox là phụ kiện dùng để kết nối các đường ống hoặc thiết bị trong hệ thống ống dẫn một cách nhanh chóng, thuận tiện. Loại đầu kẹp này có thiết kế bích, giúp kết nối chắc chắn và tháo lắp dễ dàng mà không cần công cụ phức tạp.

2. Đặc điểm kỹ thuật

Chất liệu:
- Inox 304: Phù hợp với môi trường thường, khả năng chống gỉ tốt.
- Inox 316: Chịu ăn mòn cao, thích hợp với môi trường hóa chất hoặc ngoài trời.

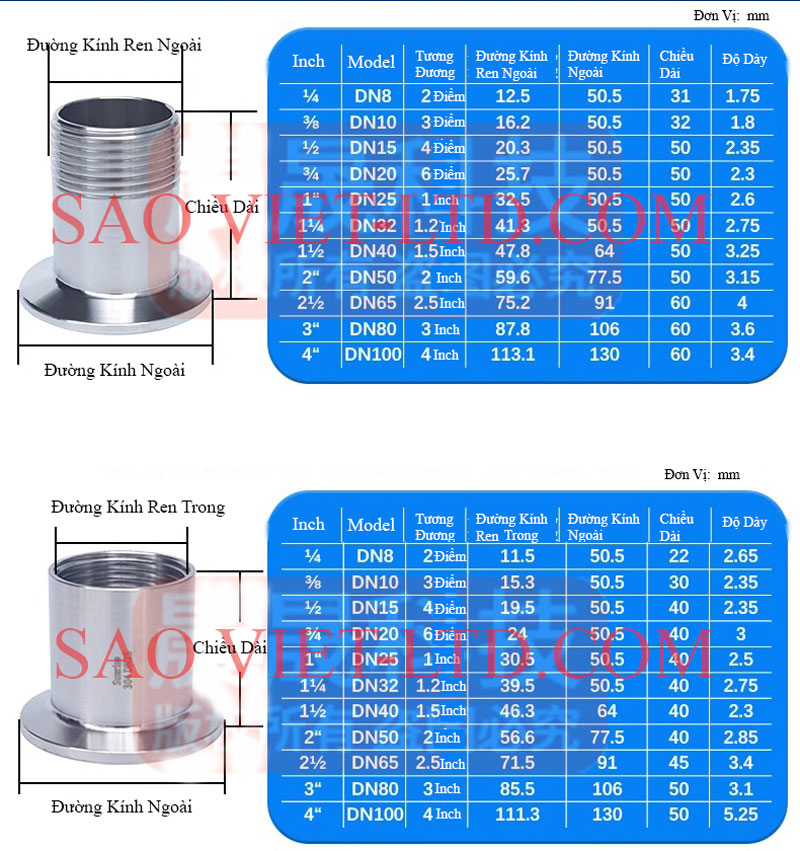

Kích thước:
- DN8: Đường kính trong ~ 8mm (kích thước nhỏ, phù hợp dẫn khí hoặc chất lỏng).
- DN10: Đường kính trong ~ 10mm.
- DN15: Đường kính trong ~ 15mm (kích thước phổ biến trong dẫn nước và thực phẩm).
- DN20, DN25: Đường kính lớn hơn, dùng cho lưu lượng cao hơn.
- DN32, DN40: Kích thước lớn, phù hợp với các ứng dụng công nghiệp lớn.
Kiểu kết nối:
- Nối nhanh: Thiết kế đơn giản, dùng kẹp hoặc vòng siết để kết nối hai đầu bích.
- Kết nối bích: Hai mặt bích được cố định bằng bulong hoặc clamp kẹp, đảm bảo kín khít và an toàn.
- Có gioăng (seal): Làm từ silicone, EPDM hoặc PTFE, giúp chống rò rỉ.
Áp suất làm việc:
- Thông thường từ 10 bar đến 16 bar, tùy vào chất liệu và kích thước.
Tiêu chuẩn:
- Theo các tiêu chuẩn quốc tế như DIN, ISO, hoặc 3A.

3. Ưu điểm

Tháo lắp nhanh chóng: Tiết kiệm thời gian và công sức trong quá trình bảo trì hoặc thay thế.
Chống ăn mòn: Chất liệu inox đảm bảo độ bền cao và chống lại sự ăn mòn từ hóa chất, nước mặn, hoặc môi trường khắc nghiệt.
Độ kín khít cao: Sử dụng gioăng cao cấp để tránh rò rỉ.
Đa dạng ứng dụng: Phù hợp cho cả hệ thống dẫn khí, nước, dầu, hoặc hóa chất.

4. Ứng dụng phổ biến

Ngành thực phẩm và đồ uống:
- Dẫn nước giải khát, bia, rượu, sữa, hoặc các loại dung dịch thực phẩm.
Ngành dược phẩm:
- Kết nối trong dây chuyền sản xuất thuốc hoặc hóa chất y tế.
Ngành công nghiệp:
- Hệ thống dẫn dầu, khí nén, hoặc hóa chất trong nhà máy.
Ngành xử lý nước:
- Dùng trong các hệ thống lọc nước, dẫn nước công nghiệp.

5. Thành phần cấu tạo chính

Đầu bích inox:
- Là bộ phận chính để kết nối với đường ống hoặc thiết bị.
Clamp hoặc vòng siết:
- Để cố định hai mặt bích lại với nhau, tạo độ kín khít cao.
Gioăng (seal):
- Nằm giữa hai mặt bích, làm từ vật liệu chịu nhiệt và chịu hóa chất.
